Описание

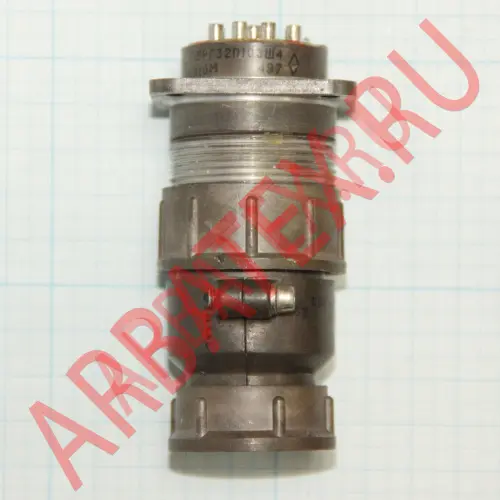

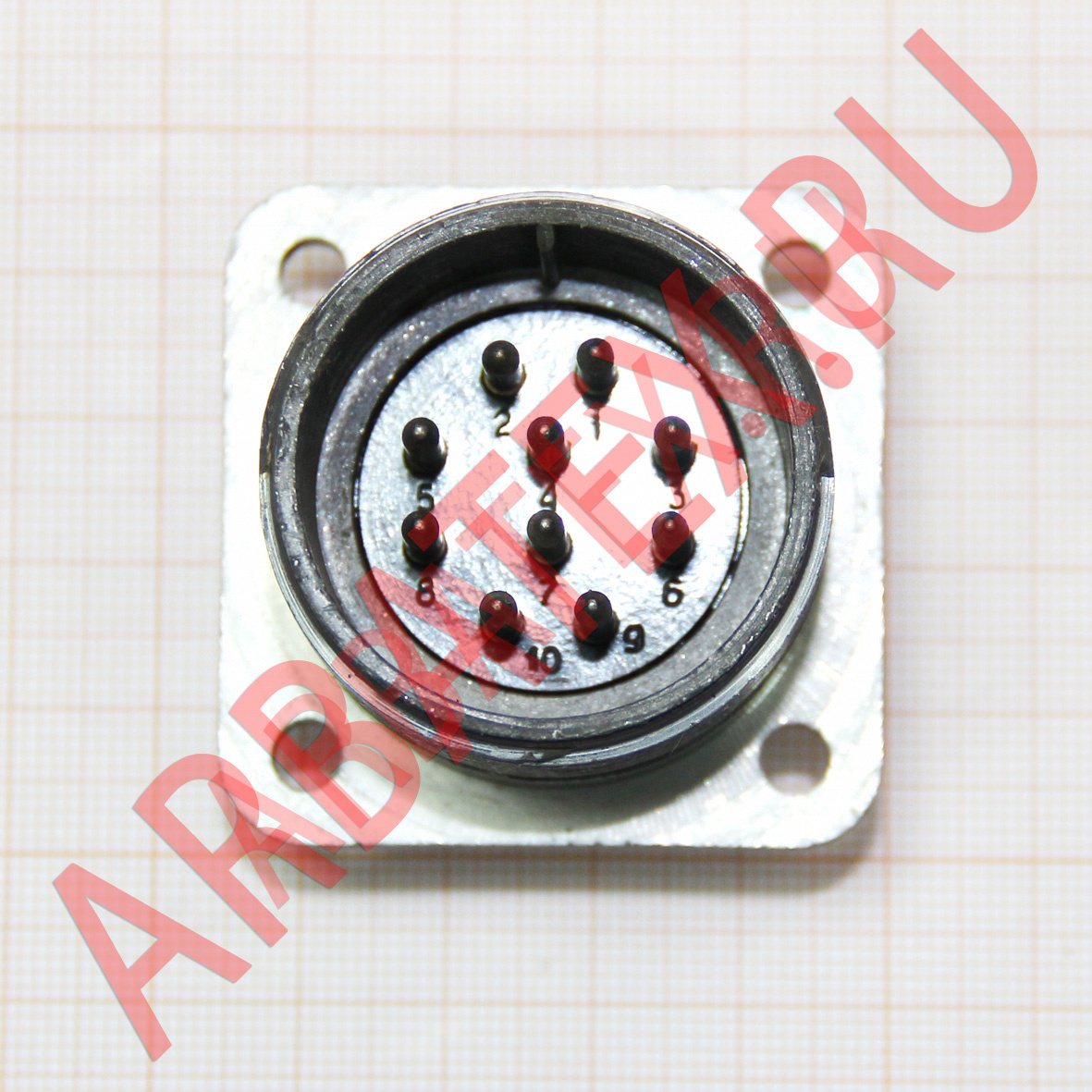

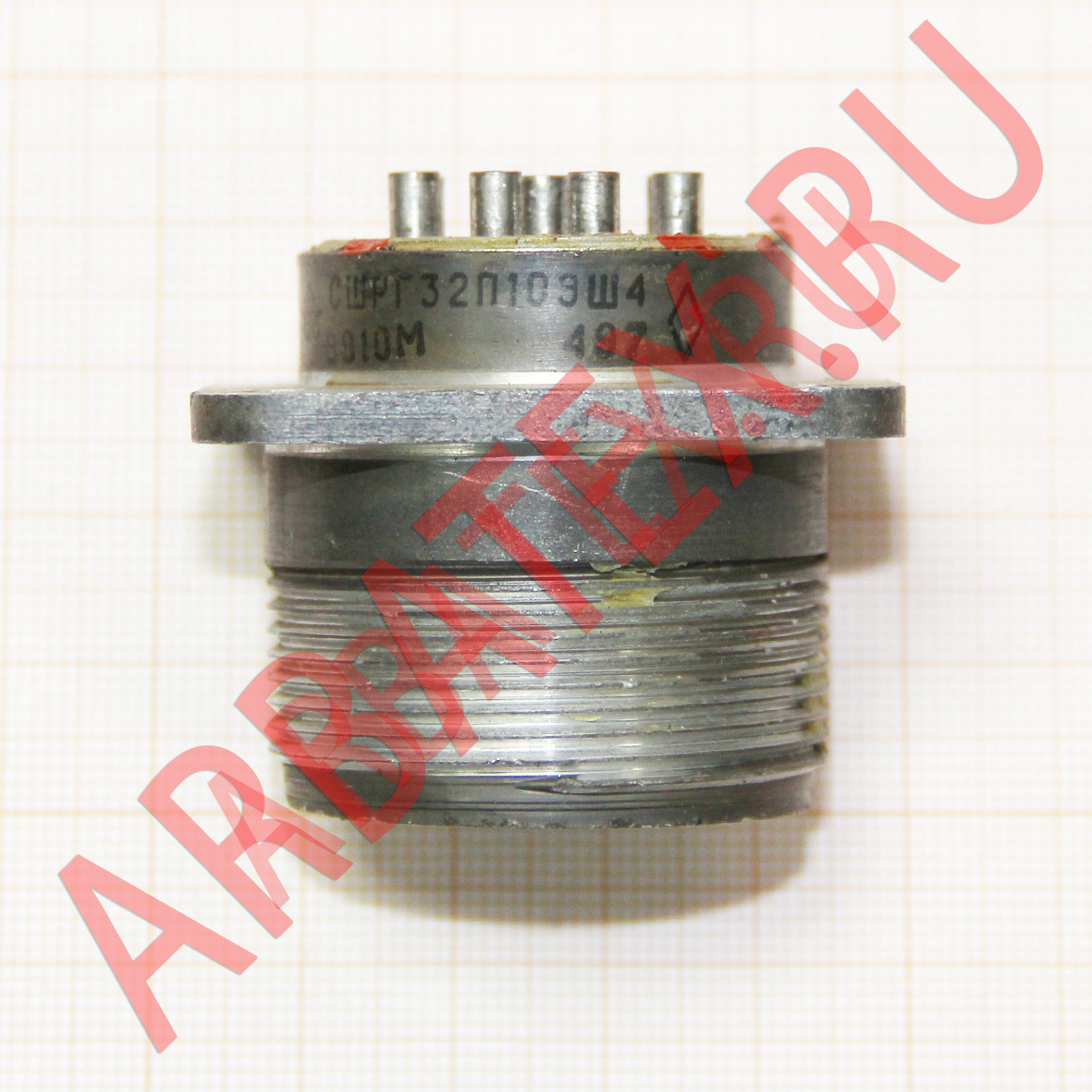

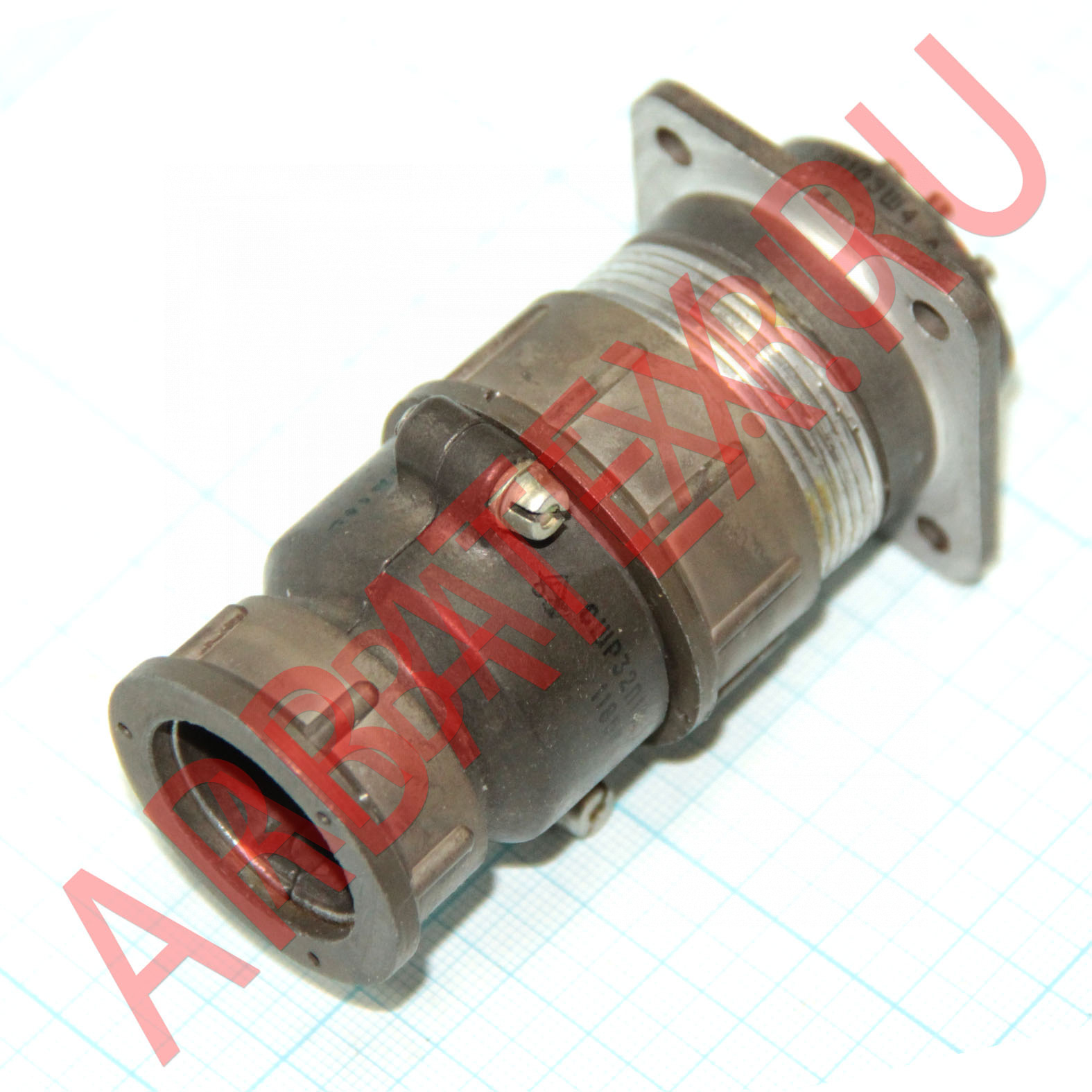

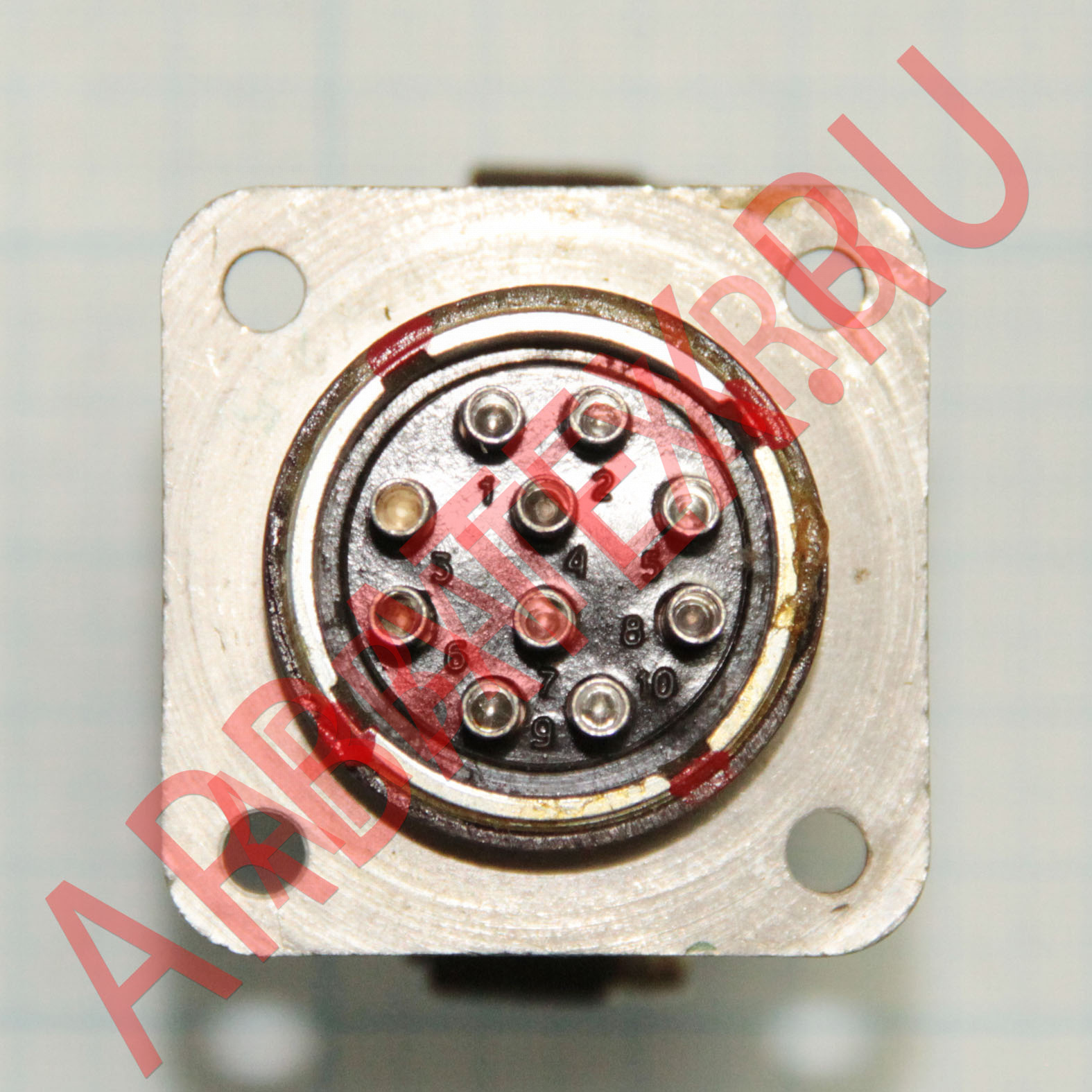

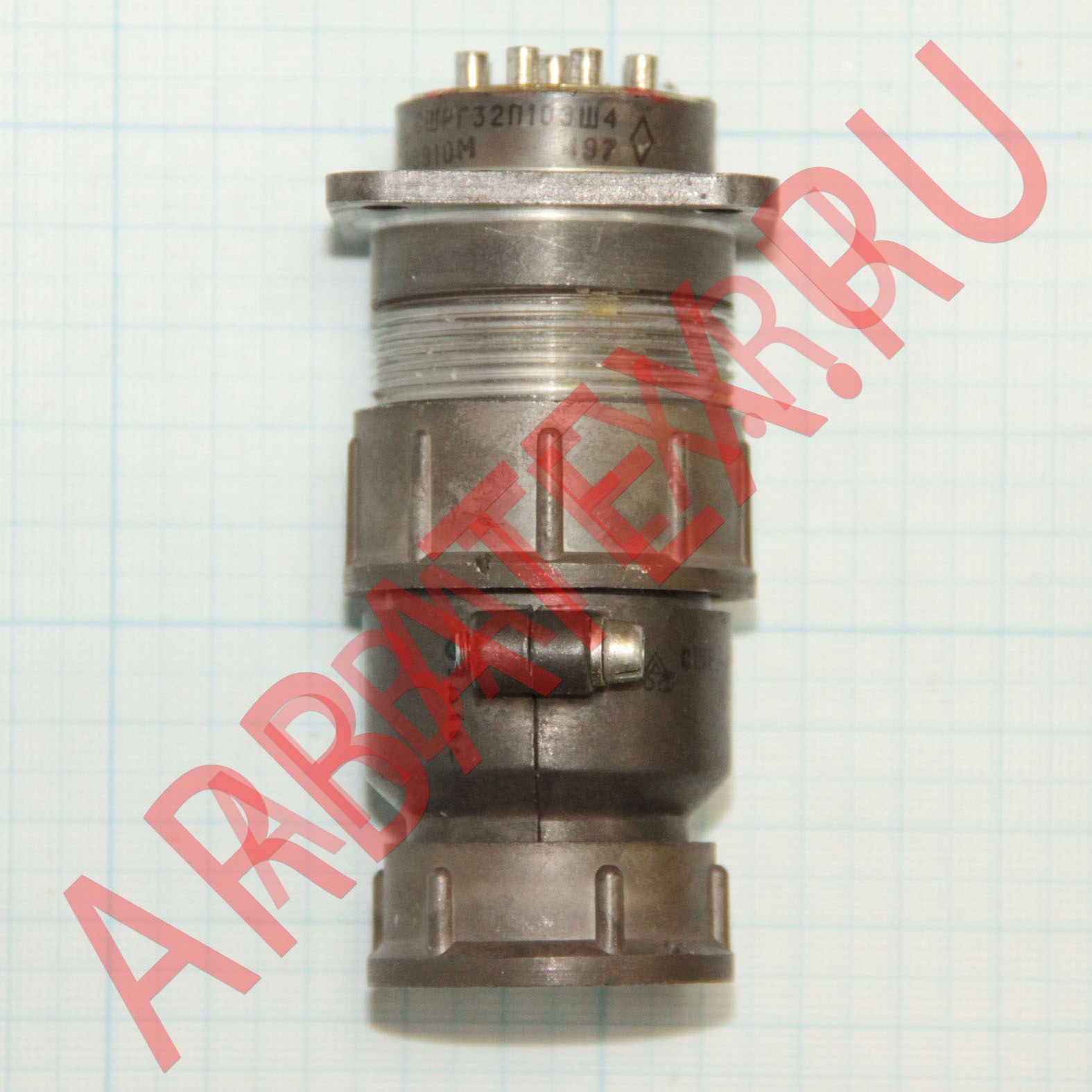

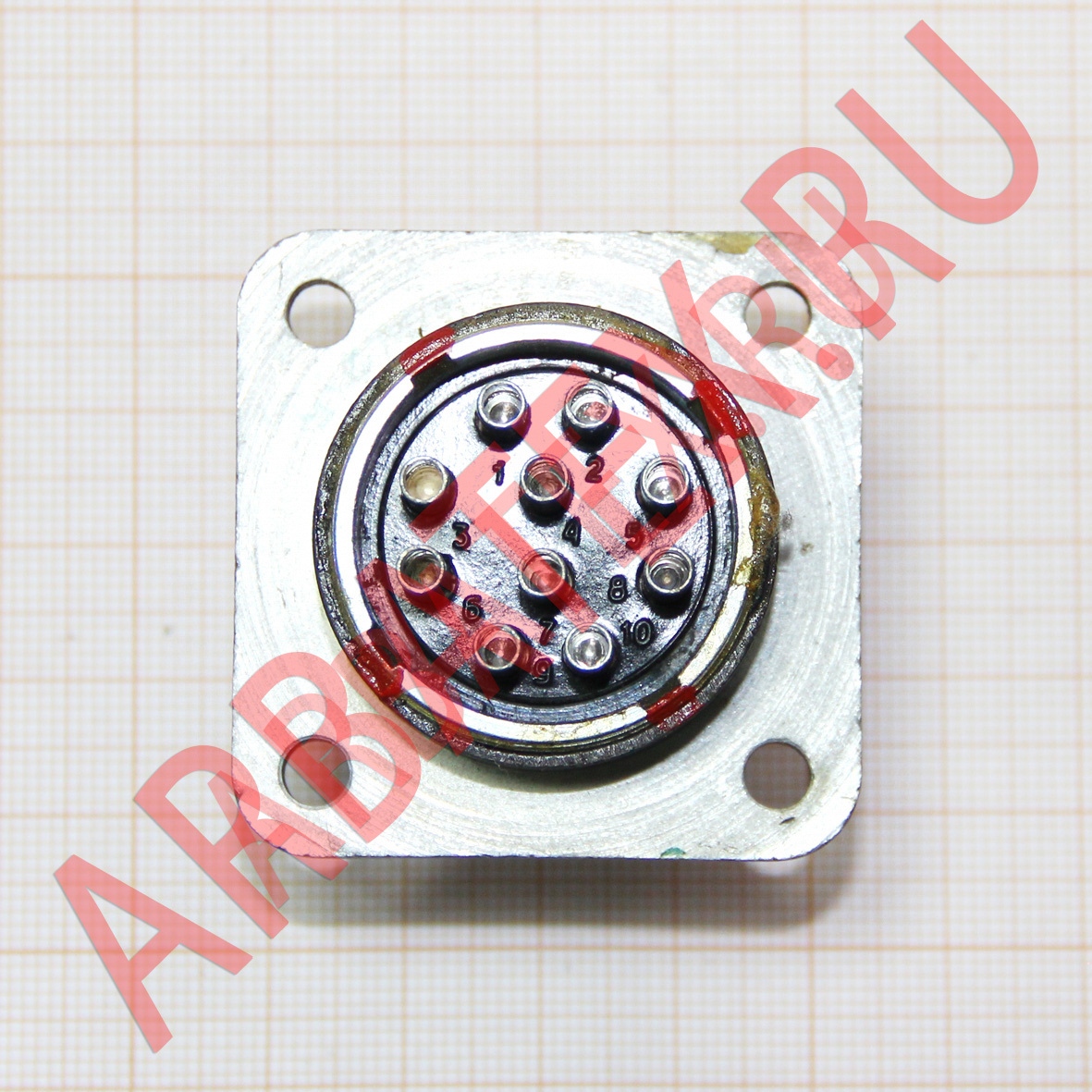

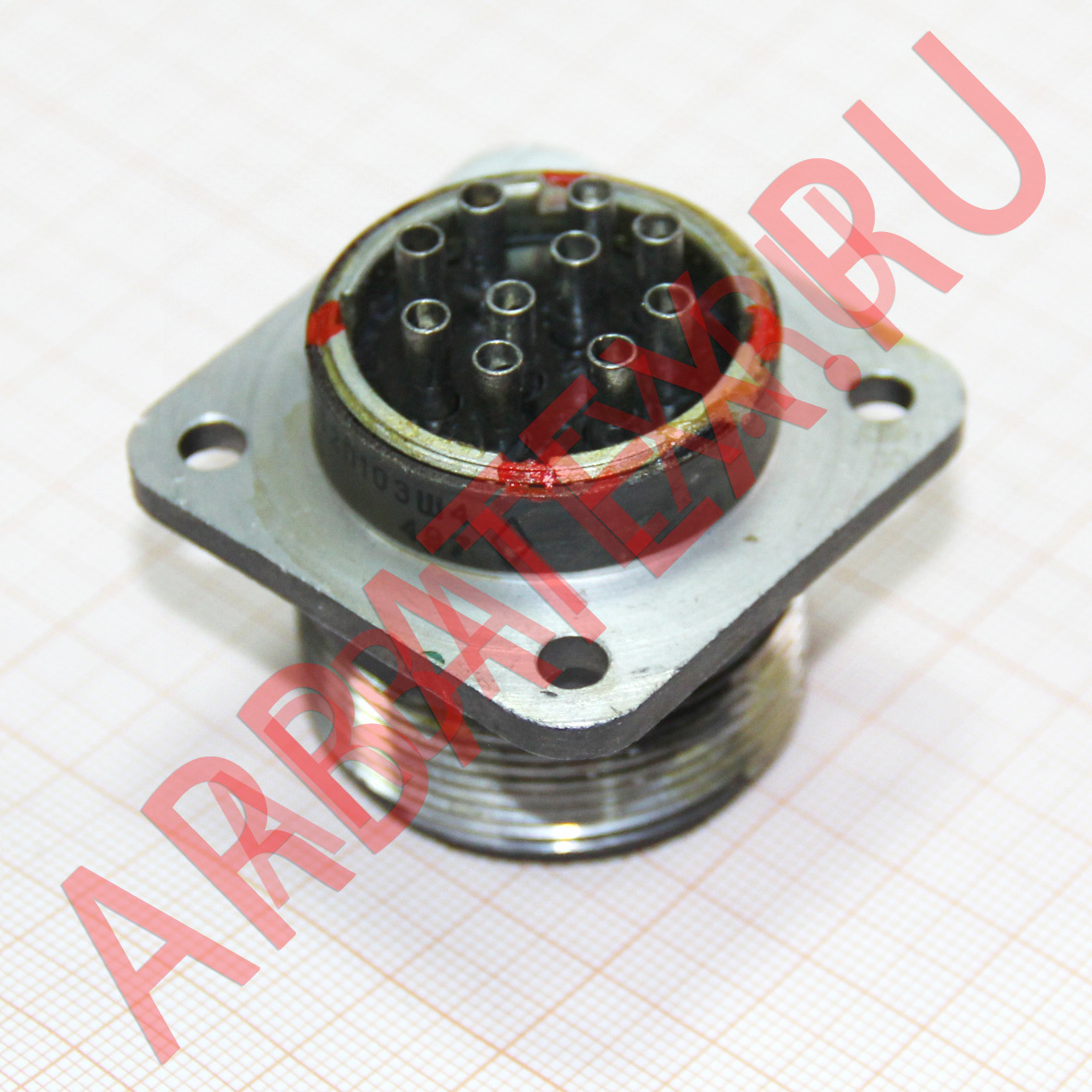

Соединитель СШРГ32П10ЭШ4 цилиндрический низкочастотный негерметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединитель СШРГ32П10ЭШ4 имеет один контакт, диаметром в 1мм который в свою очередь имеет серебрянное напыление.
СШРГ32П10ЭШ4 выполнен из металла и служит для блочного соединения. Соединение происходит с помощью резьбы.
Максимальное напряжения для соединителя СШРГ32П10ЭШ4 - 850В.
Такой соединитель можно встретить на многих измерительных приборах, а также в радиоаппаратуре.
Параметры
- Сопротивление контактов ..... не более 1,3 мОм
- Сопротивление изоляции ..... не менее 5000 МОм
- Максимальная токовая нагрузка на одиночный контакт ..... 35 А
- Количество сочленений–расчленений ..... 500
- Интервал рабочих температур ..... от -60 до +70°С
- Минимальная наработка ..... 1000 часов
- Срок сохраняемости ..... 25 лет
Обозначение
СШРГ - тип соединителя;
32 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
Э - вид гайки патрубка: Э - для экранированного кабеля;
10 - количество контактов;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
4- обозначение сочетания контактов (условное число).
