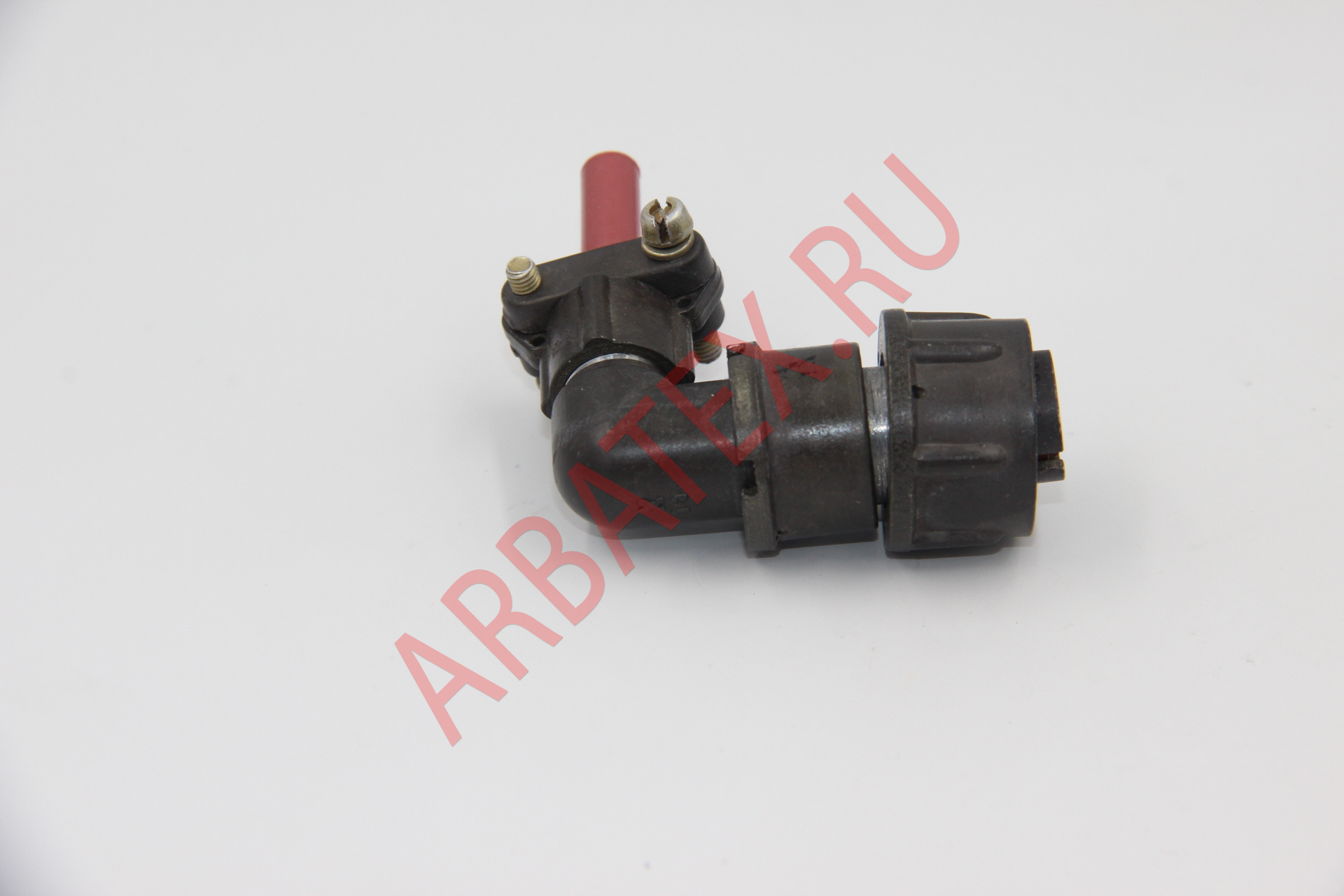

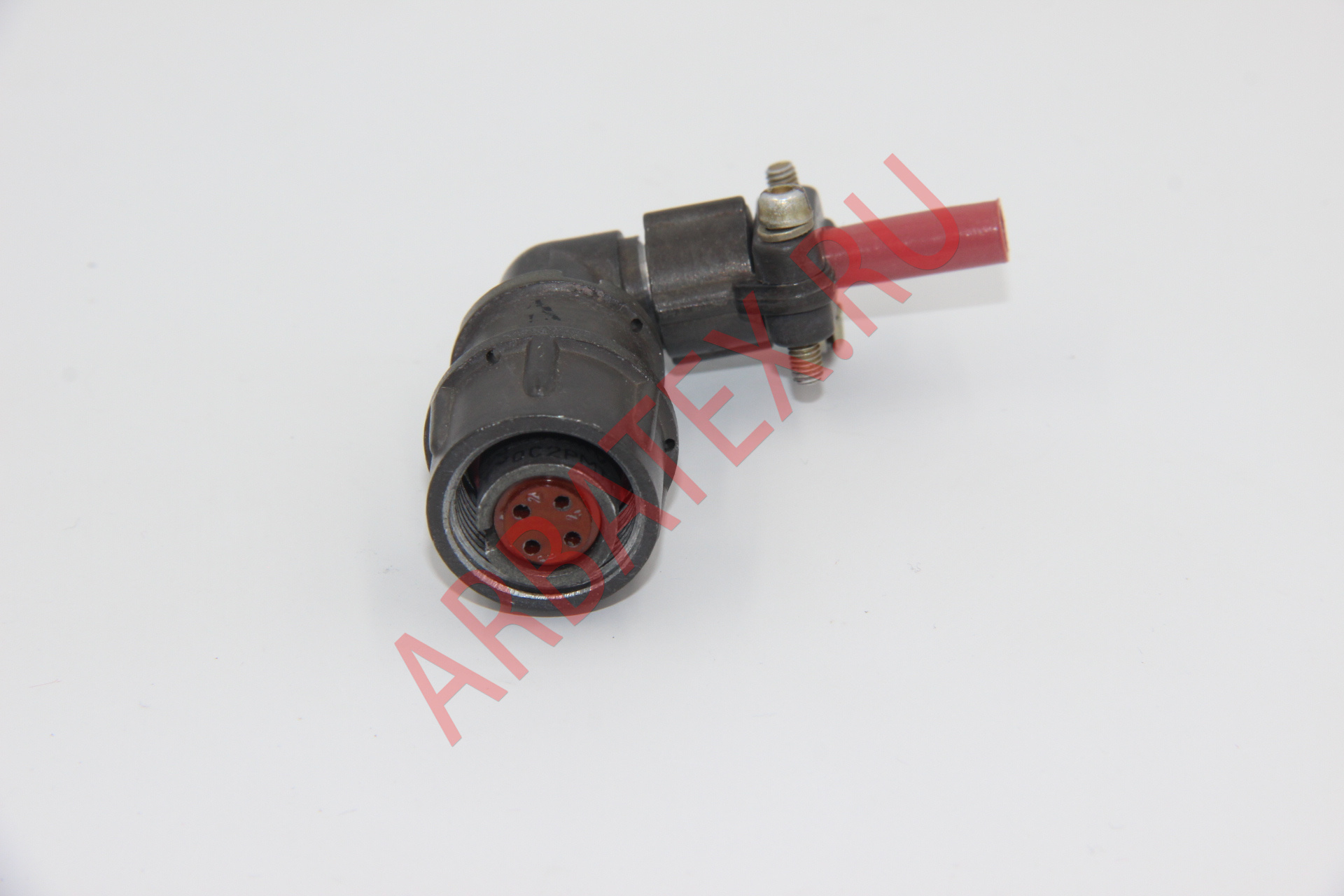

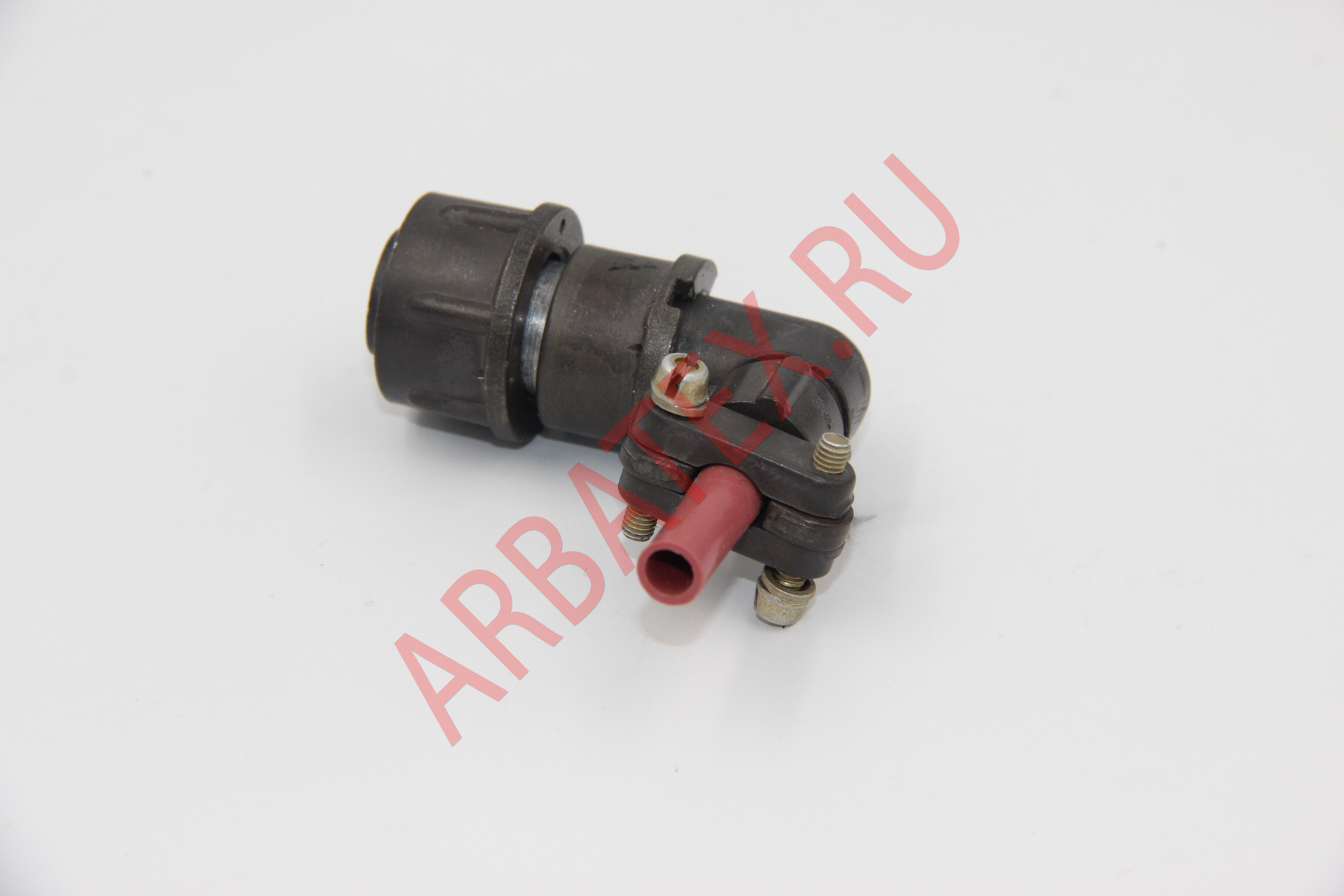

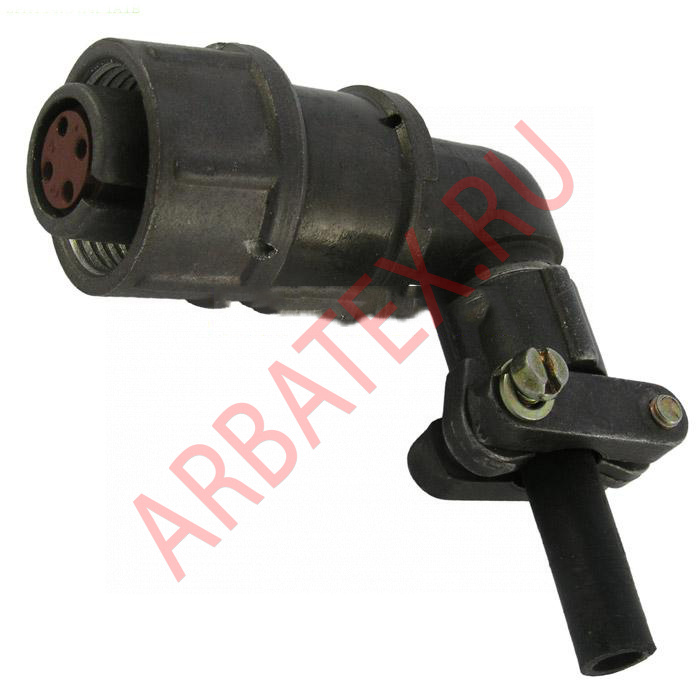

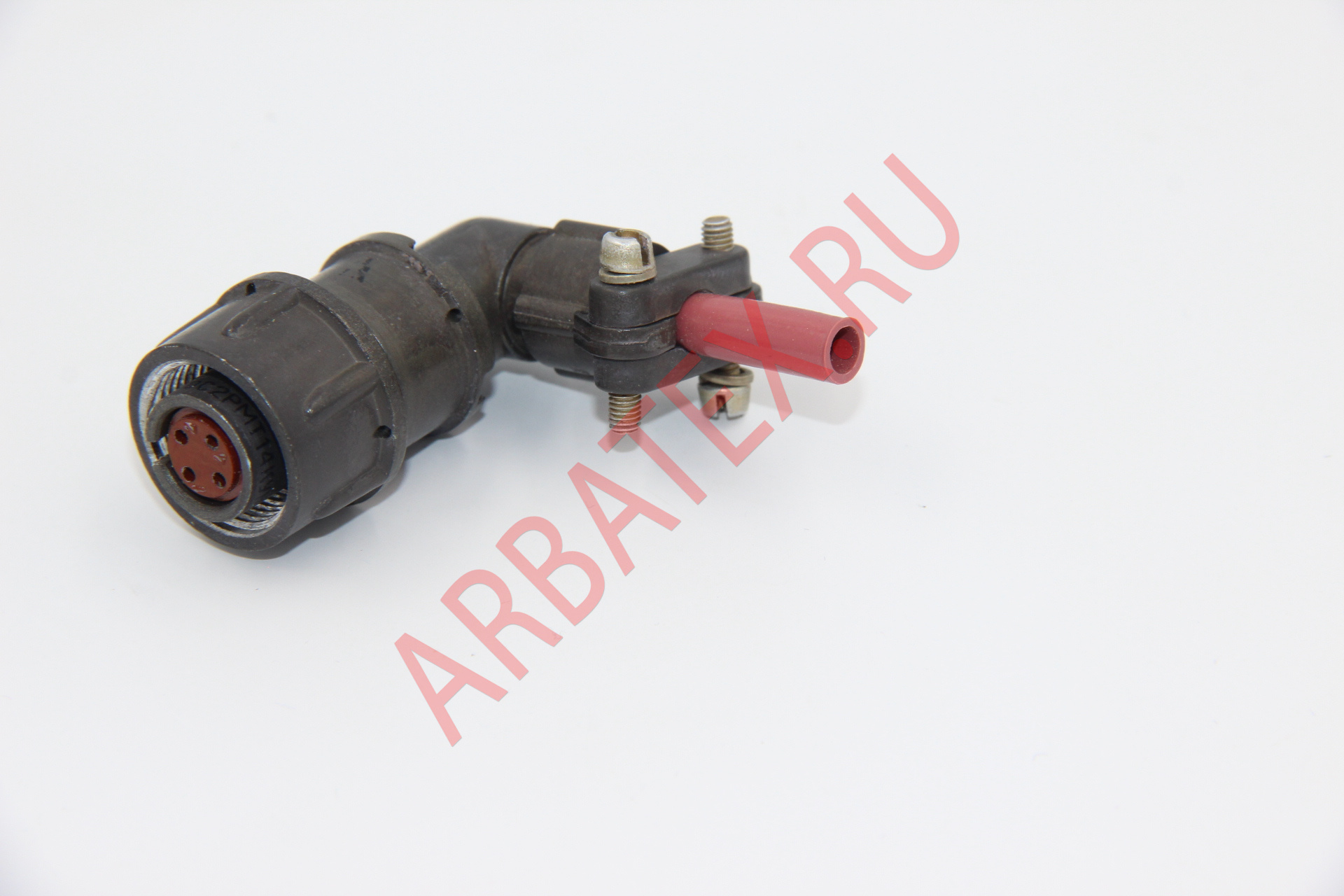

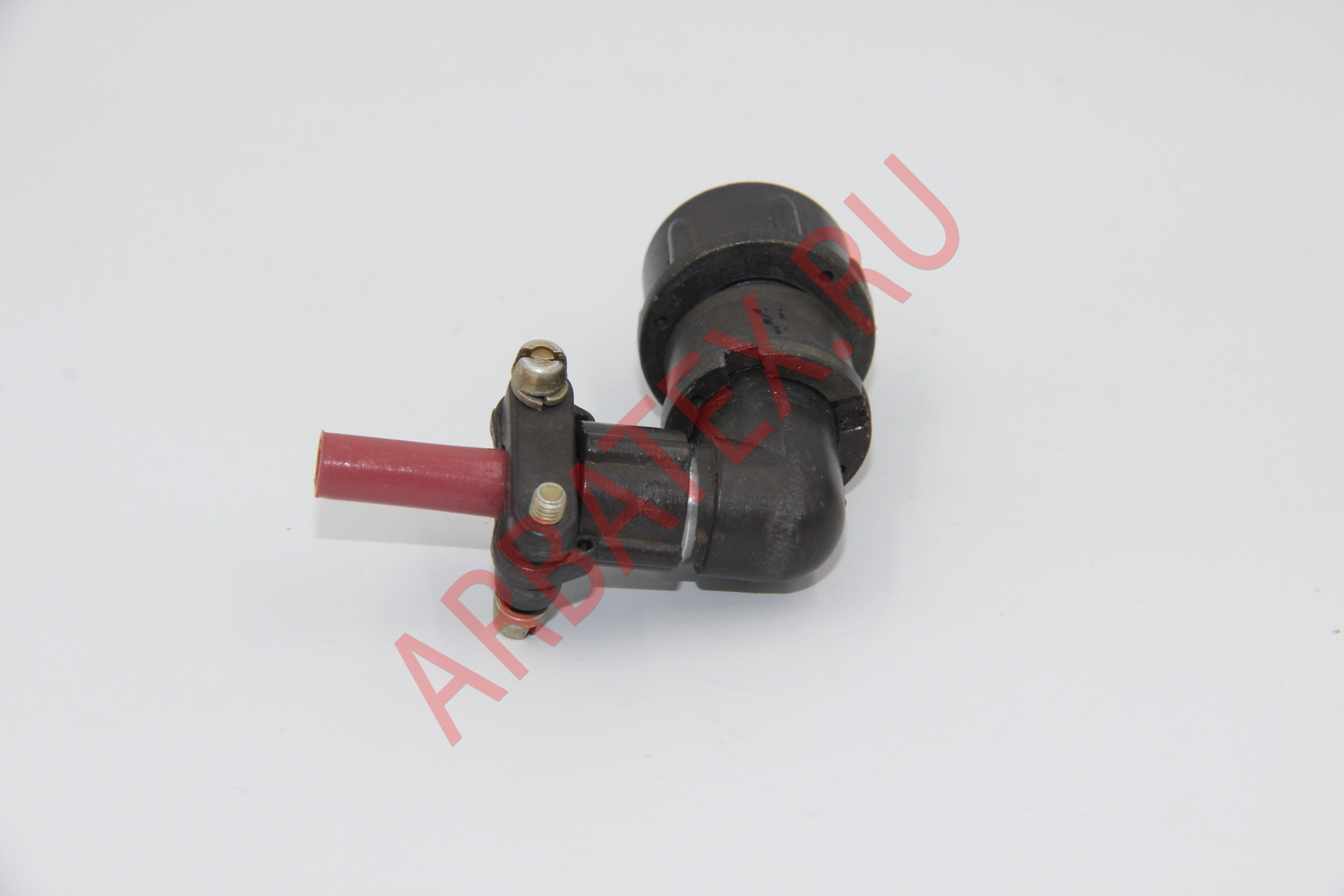

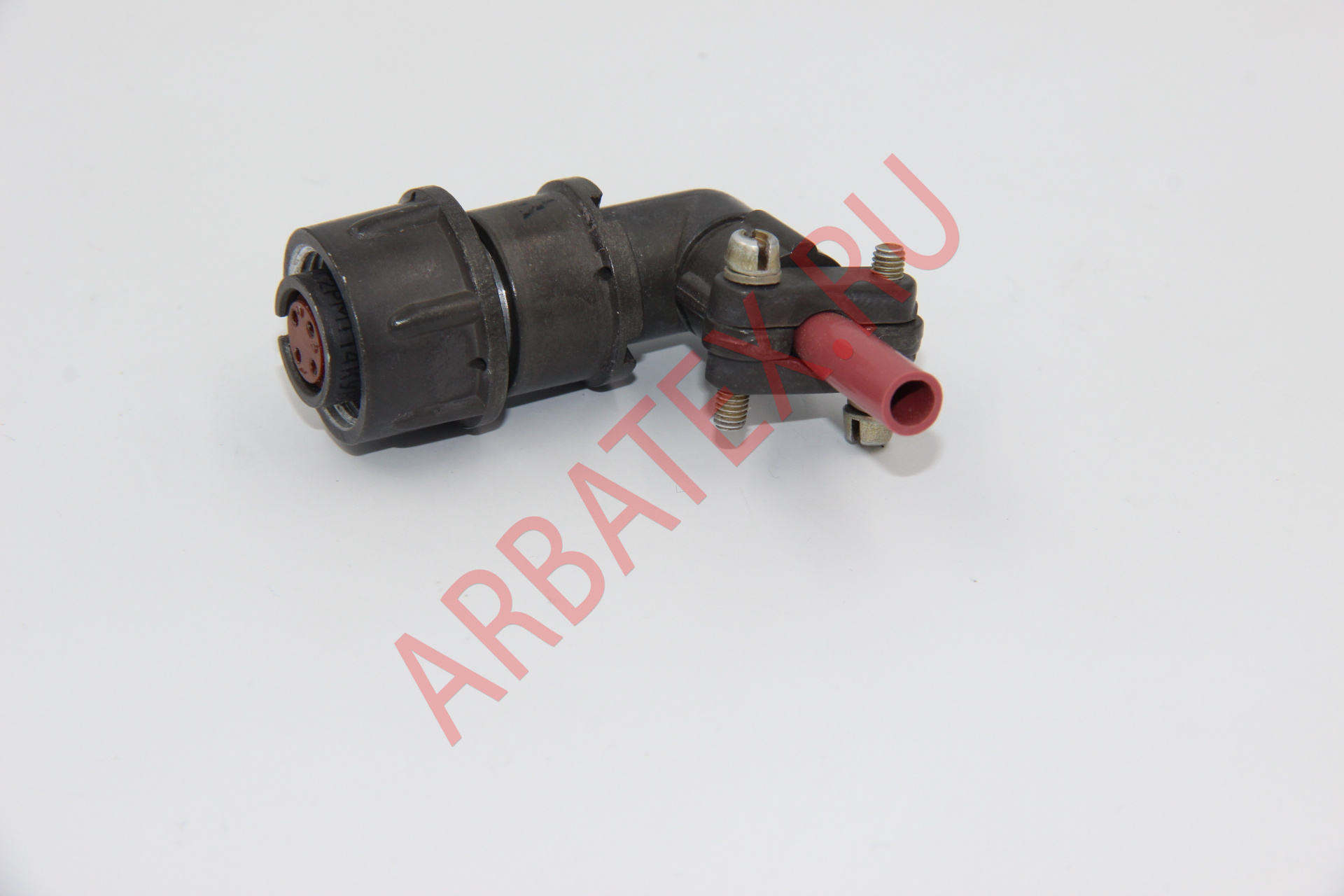

Разъем 2РМТ14КУН4Г1А1В - принадлежит к серии 2РМТ и имеет кабельный корпус. Диаметр посадочного отверстия разъема 14 мм, а так же диаметр контактов 1 мм. Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 50 А Разъем 2РМТ14КУН4Г1А1В имеет 4 контакта и относится к розеткам.
Также 2РМТ14КУН4Г1А1В относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.Покрытие контактов у данных разъемов - судя по последней букве "А" в маркировке - золото.
Разъемы серии 2рмт могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.
Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
Более подробные характеристики и параметры Вы можете посмотреть ниже.
Параметры разъема 2РМТ14КУН4Г1А1В:
- Максимальное рабочее напряжение ...... 560 В - Сопротивление изоляции ...... не менее 1000 МОм - Количество сочленений ...... расчленений 500 - Интервал рабочих температур ...... от -60 до +100°С - Минимальная наработка ...... 5000 часов - Срок сохраняемости ...... 25 лет
Обозначение разъема 2РМТ14КУН4Г1А1В:
2РМТ – Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный для соединения длинных электрических цепей. 14- условный размер корпуса; К - вид корпуса: К - кабельный, Б - блочный (приборный); У - вид патрубка: П - прямой, У - угловой; Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля; 4- количество контактов; Г- часть соединителя: Ш - вилка; Г - розетка; 1- обозначение сочетания контактов; А- покрытие контактов: А - золото, В - серебро; 1 - вид контакта: цилиндрический. В - всеклиматическое исполнение.
