Характеристики

2РМТ
Розетка
7
на кабель
18
48Q0V691C

Описание

Описание:


Условное обозначение:

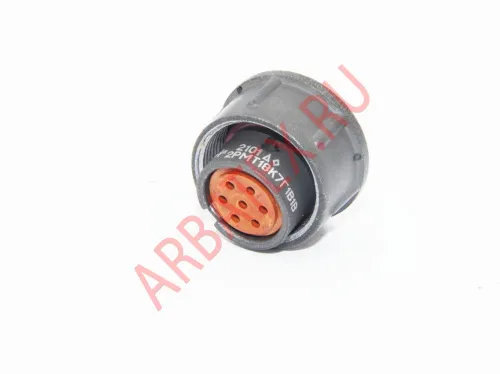

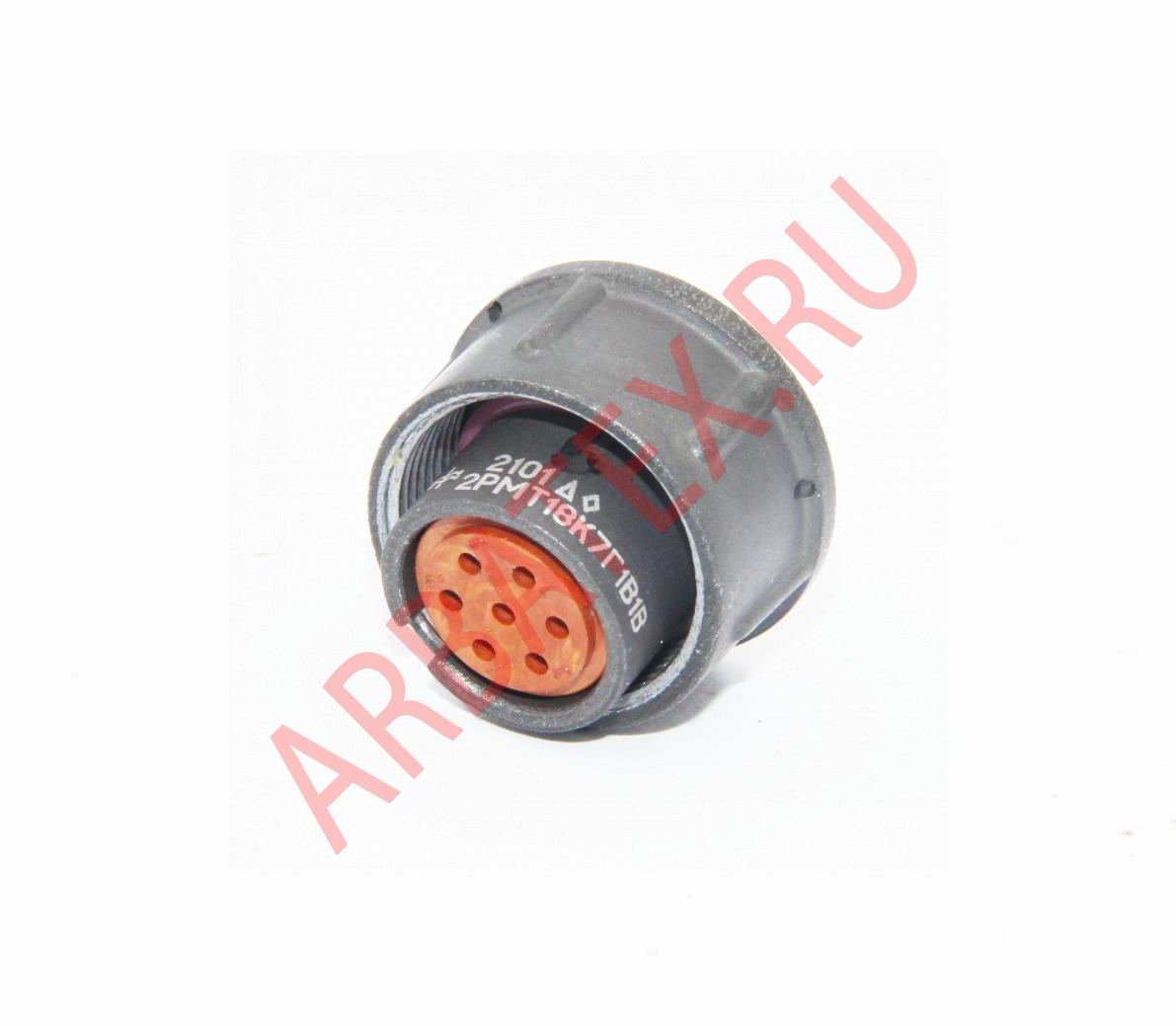

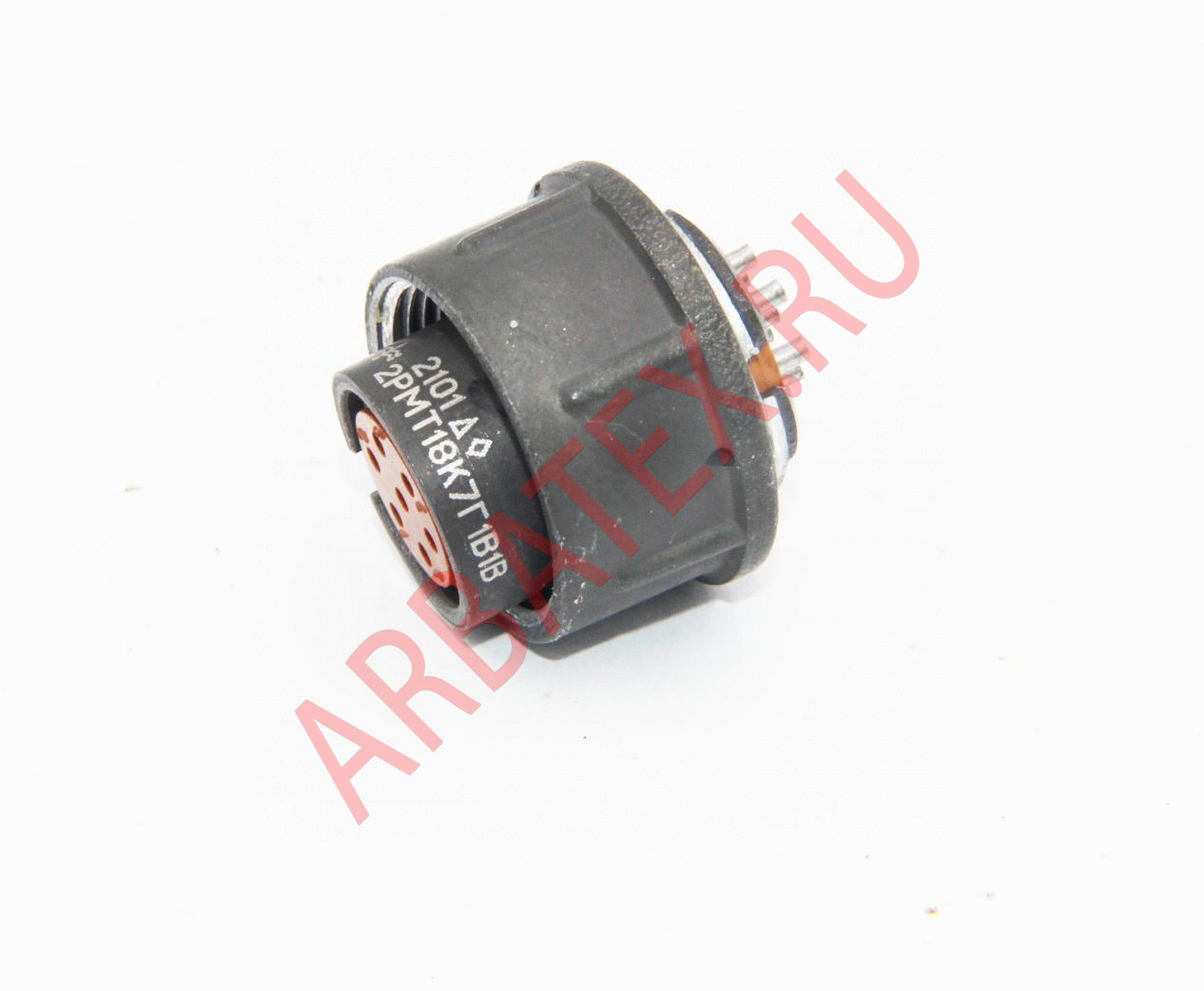

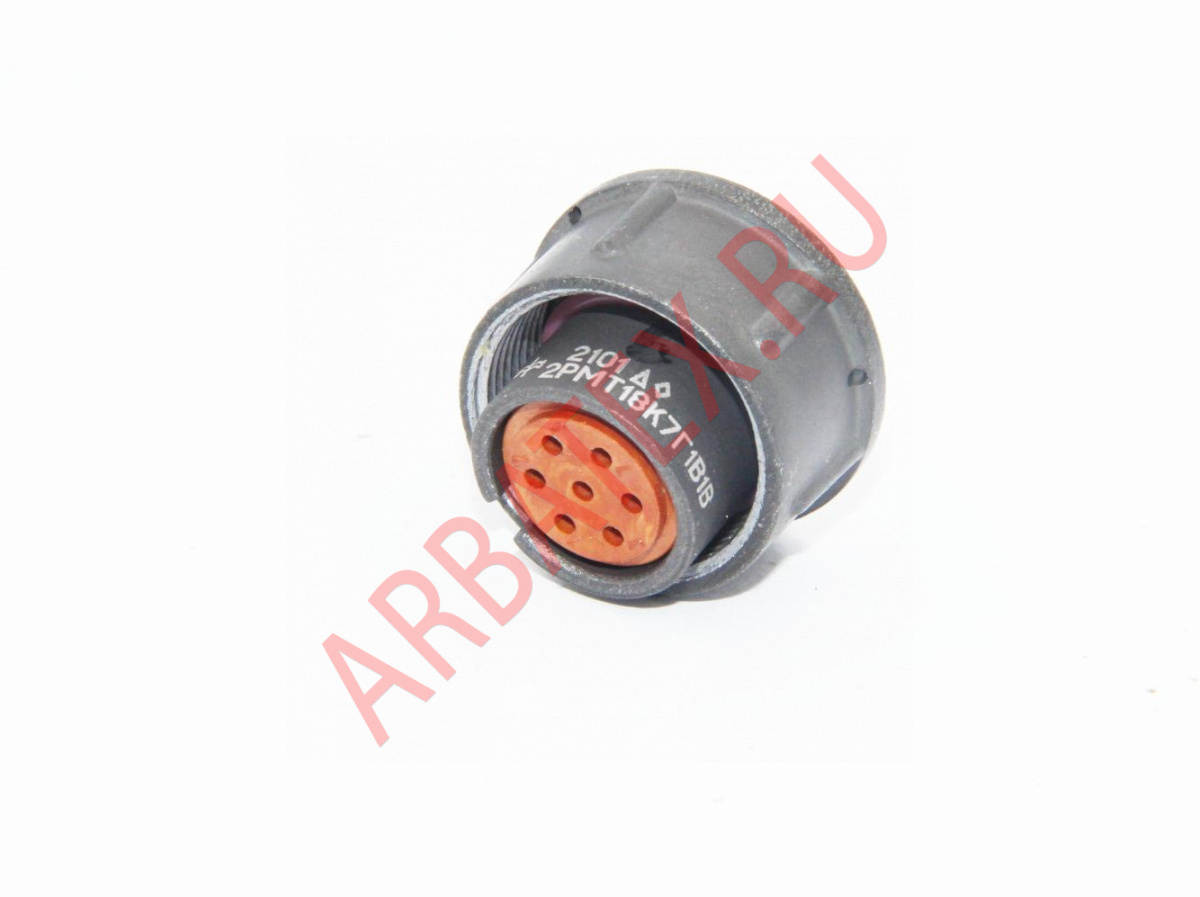

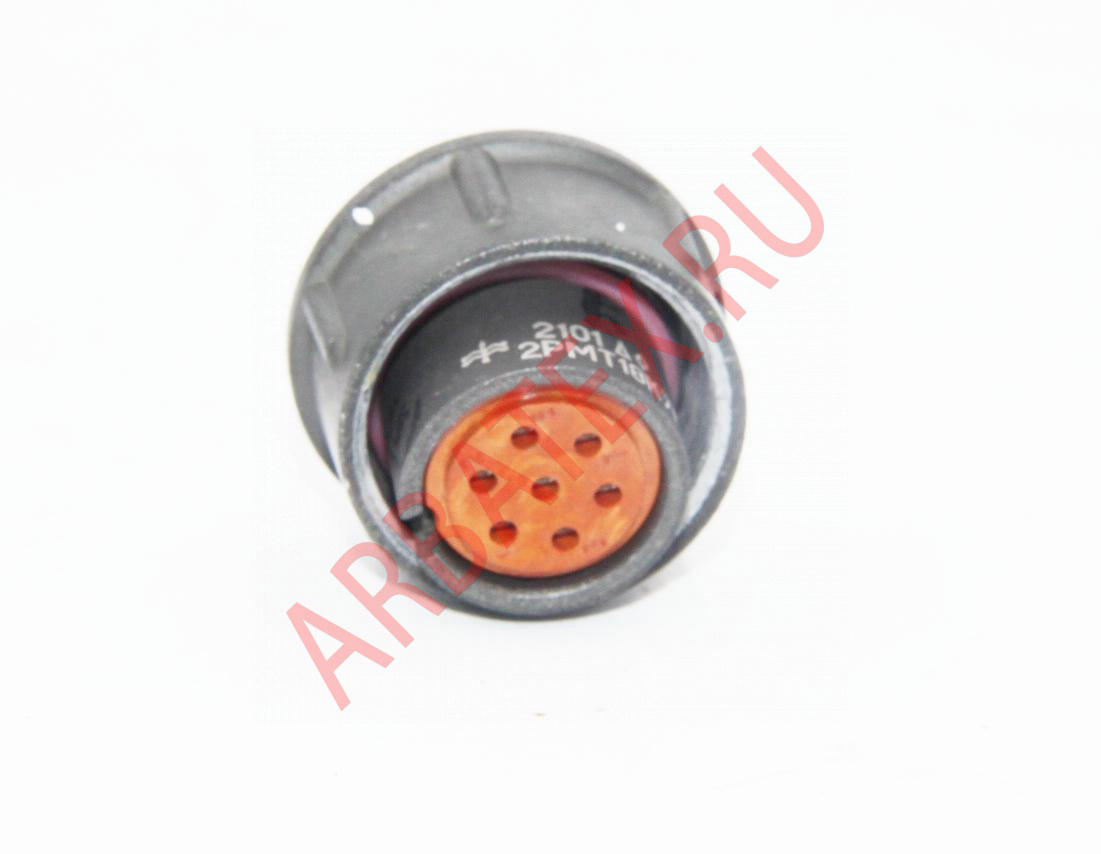

Розетка 2РМТ18К7Г1В1В, где:

2РМТ - тип соединителя.

18 - условный размер корпуса.

К - кабельный тип корпуса.

7 - количество контактов.

Г - розетка.

1 - обозначение сочетания контактов: все контакты диаметром 1 мм.

В - серебряное покрытие контактов.

1 - теплостойкость +100° С.

В - для всеклиматического исполнения.

       Также к заказу доступны другие соединители 2РМТ.

Технические характеристики 2РМТ18К7Г1В1В:

Токовая нагрузка:

- на одиночный контакт - 7 А;

- максимальная суммарная на соединитель - 40 А.

Максимальное рабочее напряжение - 560 В.

Максимальное испытательное напряжение:

- в нормальных климатических условиях - 1850 В;

- при давлении 399,96 Па (3 мм рт. ст.) - 350 В.

Сопротивление контактов - не более 5 мОм.

Емкость между контактами - не более 6 пФ.

Сопротивление изоляции - не менее 5000 МОм.

Хвостовики контактов допускают присоединение проводов сечением - 0,5 мм2.

Электрическая прочность изоляции соединителя 2РМТ18К7Г1В1В - 1850 В.

Усилие расчленения соединителей - не более 88,3 Н (9 кгс).

Усилие расчленения гнезд с контрольным штырем-калибром - 0,5 Н (0,05 кгс).

Минимальная наработка - 5000 ч.

Число сочленений-расчленений - 500.

Минимальный срок сохраняемости - 15 лет.

Сочленение соединителей - резьбовое.

Поляризация корпусов - одношпоночная.

Габаритные размеры:

- длина - 25 мм;

- диаметр - 25 мм.

Масса - не более 16,5 г.
