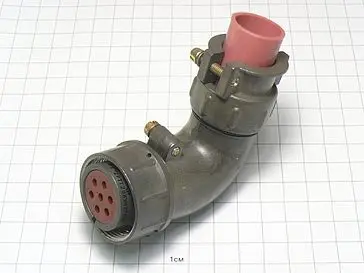

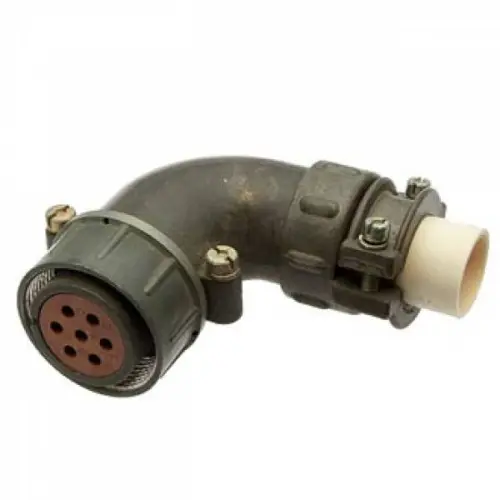

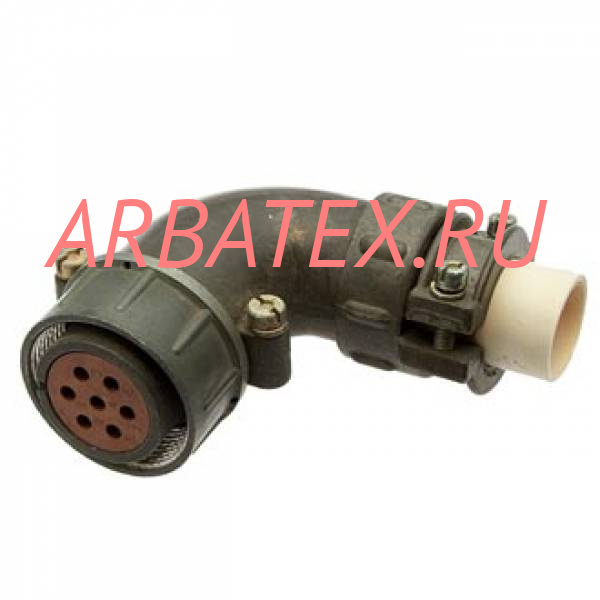

Разъемы 2РТТ16, 2РТТ20, 2РТТ28, 2РТТ32, 2РТТ36, 2РТТ40, 2РТТ48, 2РТТ55, 2РТТ60 - пылевлагозащищенные соединители цилиндрические 2РТТ для объемного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении до 700В. Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Конструкция 2РТТ:
· резьбовое сочленение
· климатическое исполнение B
· покрытие контактов: серебро
· метод монтажа: пайка
Характеристики 2РТТ:
· максимальное рабочее напряжение постоянного тока, не более: 700В
· сопротивление электрического контакта, не более, мОм
∅ 1,5 - 2,5
∅ 2,5 - 1,0
∅ 3,5 - 0,75
∅ 5,5 - 0,3
∅ 9,0 - 0,15
· сопротивление изоляции в нормальных климатических условиях, не менее 1000 MОм
· температура окружающей среды, °С: от минус 60 до плюс 100
· минимальная наработка, ч 1000
· при числе сочленений-расчленений, 500
· минимальный срок сохраняемости, лет 20
2РТТ 20 К П Э 4 Г 39 В
2РТТ – Тип разъема: разъем теплостойкий пылебрызгозащищенный цилиндрический нормальных габаритов.
20 – Условный размер корпуса: 16, 20, 28, 32, 36, 40, 48, 55, 60.
К – Тип корпуса: Б - блочный, К - кабельный. У – Форма кожуха (вид патрубка):
П - прямая, У - угловая.
Э – Вид концевой гайки: Э - для экранированного кабеля, Н - для неэкранированного кабеля. В приборном соединителе без патрубка гайка для крепления кабеля отсутствует. Обозначение "Э" - условное.
4 – Количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47.
Г – Вид соединителя: Г - розетка (гнездо), Ш - вилка (штырь). Вид соединителя в кабельной части условно обозначается по виду соединителя в приборной части, с которым он сочленяется.
39 – Обозначение сочетания контактов: 1 - 42.
В – всеклиматическое исполнение.
