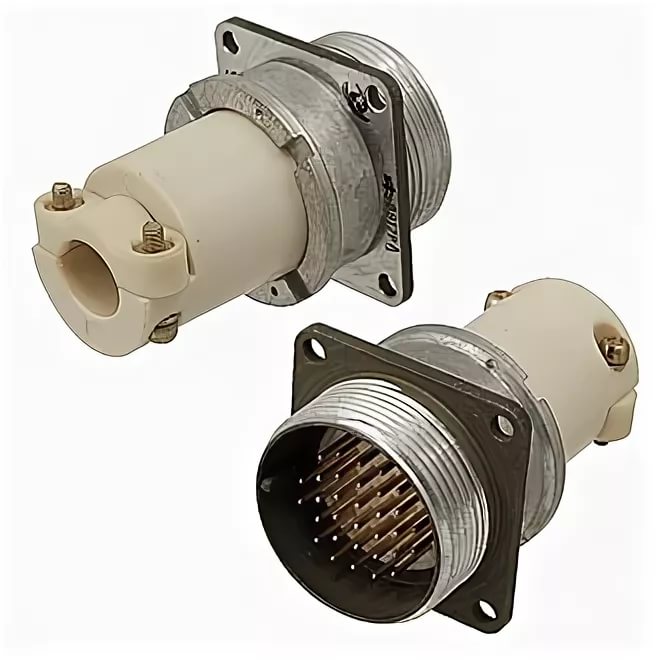

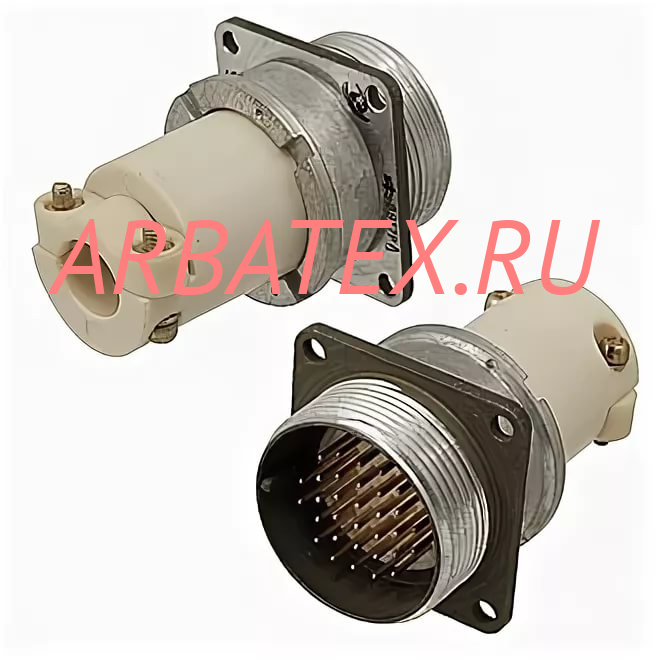

Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов: никель.
Соединители предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082 ТУ.
Условные обозначения:
Вилка (Розетка) ОНЦ-РГ-09-4(7,10,19,24,32,45,50)/14(18,22,24,27,30,33,39,42)-В(Р)1(2,3,11,12,13,14,15,16,17,18)БС, где:
ОНЦ-РГ-09 - тип соединителя - соединитель низкочастотный цилиндрический.
4, 7, 10, 19, 24, 32, 45, 50 - количество контактов.
14, 18, 22, 24, 27, 30, 33, 39, 42 - условный размер корпуса.
Вид контакта:
- В - вилка;
- Р - розетка.
Конструктивное исполнение:
- 1 - приборная часть без кожуха (патрубка);
- 2 - приборная часть неэкранированная с прямым кожухом (патрубком);
- 3 - приборная часть экранированная с прямым кожухом (патрубком);
- 6 - кабельная часть неэкранированная с прямым кожухом (патрубком) в пластмассовом исполнении;
- 7 - приборная часть в пластмассовом исполнении;
- 11 - кабельная часть без кожуха (патрубка);
- 12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
- 13 - кабельная часть экранированная с прямым кожухом (патрубком);
- 14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
- 15 - кабельная часть экранированная с угловым кожухом (патрубком);
- 16, 17, 18 - пластмассовое исполнение.
Б - приборный корпус без левой резьбы.
Покрытие контактов:
- С - серебро;
- отсутствие буквы - никель.
|
Технические параметры соединителей ОНЦ-РГ-09:
|
|
Общее количество контактов:
|
4, 7, 10, 19, 24, 32, 45, 50
|
Сопротивление контактов, не более, МОм:
- диаметр контакта 1,0 мм
- диаметр контакта 1,5 мм
|
50
30
|
|
Максимальный токовая нагрузка на одиночный контакт, А:
|
5....10
|
|
Максимальное рабочее напряжение, В:
|
500
|
|
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
|
5000
|
|
Синусоидальная вибрация, диапазон частот, Гц:
|
1....5000
|
|
Синусоидальная вибрация, ускорение, м/с2 (g):
|
100 (10)
|
|
Механический удар, одиночного действия с ускорением, м/с2 (g):
|
1500 (150)
|
|
Механический удар, многократного действия с ускорением, м/с2 (g):
|
400 (40)
|
|
Атмосферное пониженное давление, Па (мм рт.ст.):
|
5,3·10-4 (400)
|
|
Рабочая температура окружающей среды, °C:
|
от -60 до +70
|
|
Минимальная наработка, часов:
|
10000
|
|
Количество сочленений-расчленений:
|
500
|
|
Срок сохраняемости, лет:
|
6
|
