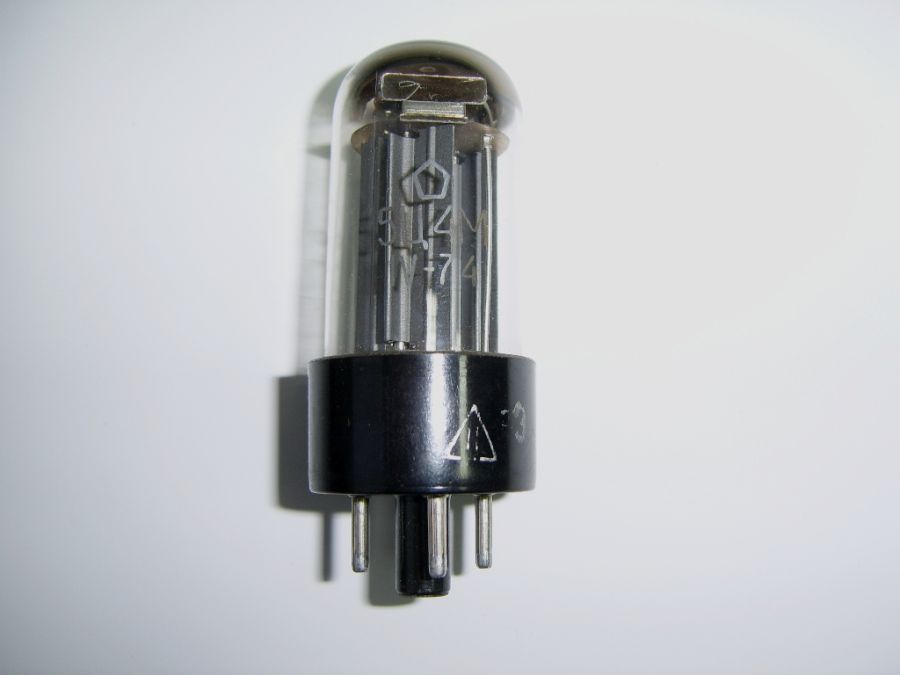

5Ц4М радиолампа

Описание 5Ц4М

5Ц4М кенотрон двуханодный косвенного накала - предназначен для выпрямления переменного напряжения тока промышленной частоты, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 5Ц4М:

5Ц4М
Двуханодный кенотрон с оксидным катодом косвенного накала.
Предназначен для выпрямления переменного тока промышленной частоты 50 Гц.
Долговечность не менее 1000 ч.
Масса не более 45 г.
Расположение штырьков РШ5-1.

Основные технические характеристики на 5Ц4М:
Напряжение накала - 5 ± 0,5 В.
Ток накала - 2 ± 0,2 А.
Напряжение анода номинальное (постоянное) - 50 В.
Ток анода номинальный (для каждого диода) - не менее 300 мА.
Ток анода предельный (среднее значение) - 140 мА.
Ток анода предельный (амплитудное значение) - 415 мА
Ток анода в момент включения предельный (амплитудное значение) - 1,4 А.
Выпрямленный ток (для каждого диода) - не менее 133 мА.
Напряжение вторичной обмотки трансформатора - 2х400 В.
Емкость фильтра - 4 мкФ.
Сопротивление в цепи анода - 4,7 кОм.
Оформление - стеклянное с октальным цоколем.
