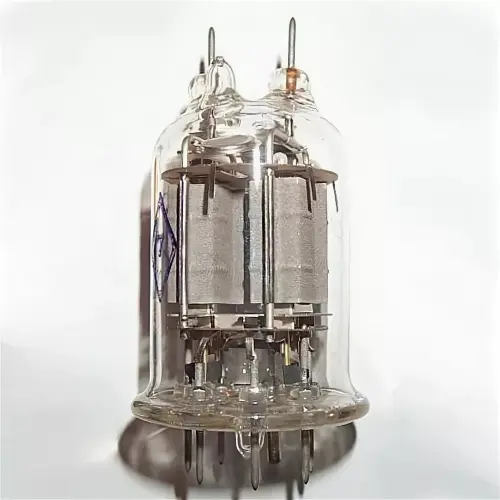

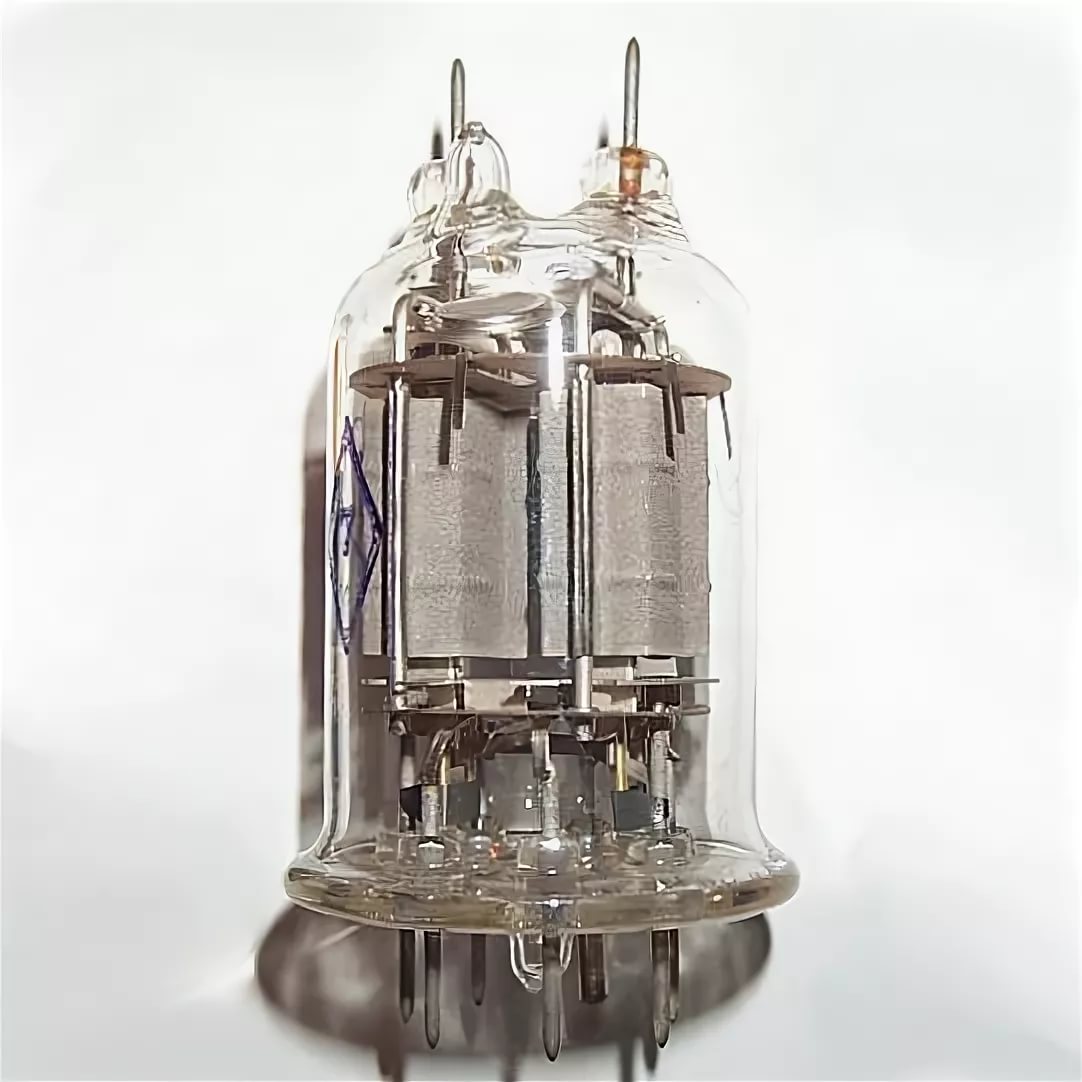

ГМИ6-1 импульсный триод

ГМИ6-1 импульсный триод

Характеристики

4CE130FAJ

Описание

Описание ГМИ6-1


ГМИ6-1 импульсный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГМИ6-1:


ГМИ6-1

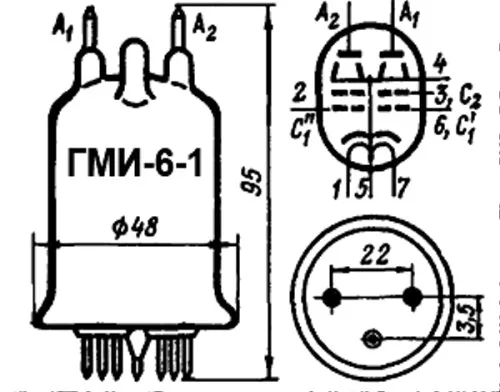

Импульсный модуляторный двойной тетрод ГМИ6-1 для работы в импульсных модуляторах стационарных и передвижных устройств.

Оформление - стеклянное, бесцокольное.

Масса - 70 г.


Основные технические параметры ГМИ6-1:
Ток накала

1,2 ±1 А

Ток 1-й сетки обратный

не более 3 мкА

Ток 2-й сетки в импульсе

не более 3 А

Ток анода в импульсе

не менее 8 А

Ток анода в импульсе (при uн=11,4 В)

не менее 7,5 А

Ток утечки между катодом и подогревателем

не более 100 мкА

Напряжение запирающее 1-й сетки отрицательное

125 ±55 В

Междуэлектродные емкости, пФ:

     - входная

14,5 ±3,5

     - выходная

5,2 ±1

     - проходная

не более 0,2


Предельные эксплуатационные данные:
Напряжение накала при последовательном включении подогревателей

11,4 - 14 В

Напряжение накала при параллельном включении подогревателей

5,7 - 7 В

Напряжение анода

4000 В

Напряжение 2-й сетки

800 В

Напряжение 1-й сетки

200 В

Напряжение между катодом и подогревателем

150 В

Напряжение между катодом и подогревателем отрицательное

150 В

Ток катода в импульсе

15 А

Мощность, рассеиваемая анодом

15 Вт

Мощность, рассеиваемая 2-й сеткой

3 Вт

Мощность, рассеиваемая 1-й сеткой

1 Вт

Длительность импульса

5 мкс

Температура баллона

260 С

Интервал рабочих температур окружающей среды

от -60 до +90 С
