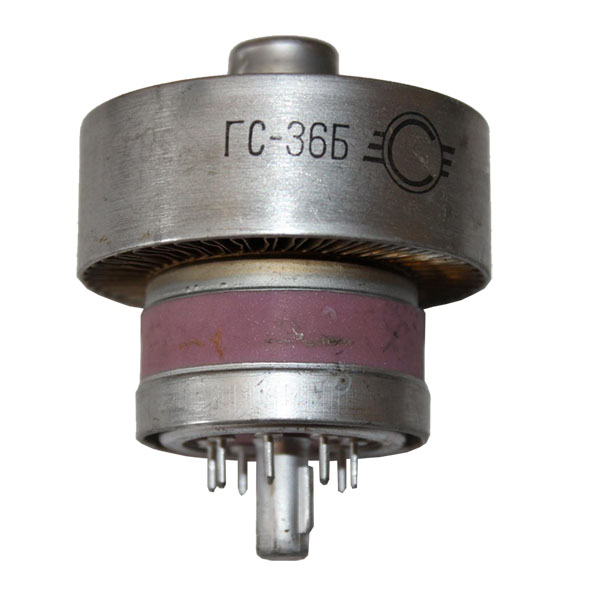

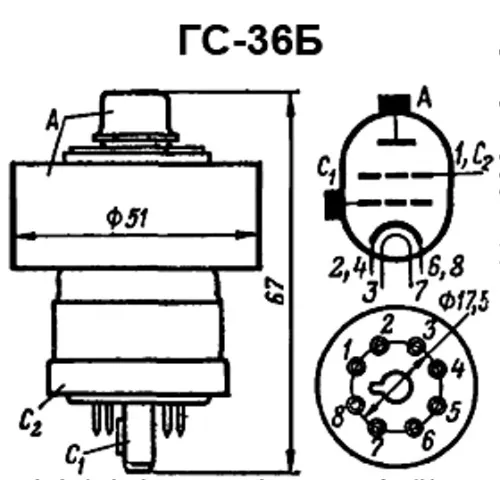

Металлокерамический генераторный тетрод ГС-36Б.
Предназначен для усиления мощности на частотах до 500 МГц в усилителях с распределенным усилением и в усилителях однополосного сигнала на частотах до 75 МГц.
Долговечность не менее 1000 ч.
Масса не более 220 г.
|
Основные параметры |
|
|---|---|
| Напряжение накала (переменное или постоянное) |
6,3 В |
| Ток накала |
2,95-3,35 А |
| Крутизна характеристики |
20-24 мА/В |
| Мощность выходная |
не менее 200 Вт |
| Междуэлектродные емкости, пФ: | |
| - входная |
18…30 |
| - выходная |
5…9 |
| - проходная |
не более 0,08 |
|
Предельные эксплуатационные данные: |
|
|---|---|
| Напряжение накала |
6...6,6 В |
| Напряжение анода постоянное |
2,1 кВ |
| Напряжение анода (мгновенное значение) |
4 кВ |
| Напряжение сетки второй (постоянное) |
325 В |
| Напряжение сетки первой отрицательное (постоянное) |
60 В |
| Мощность, рассеиваемая анодом |
400 Вт |
| Мощность, рассеиваемая второй сеткой |
8 Вт |
| Мощность, рассеиваемая первой сеткой |
0,2 Вт |
| Рабочая частота |
500 МГц |
