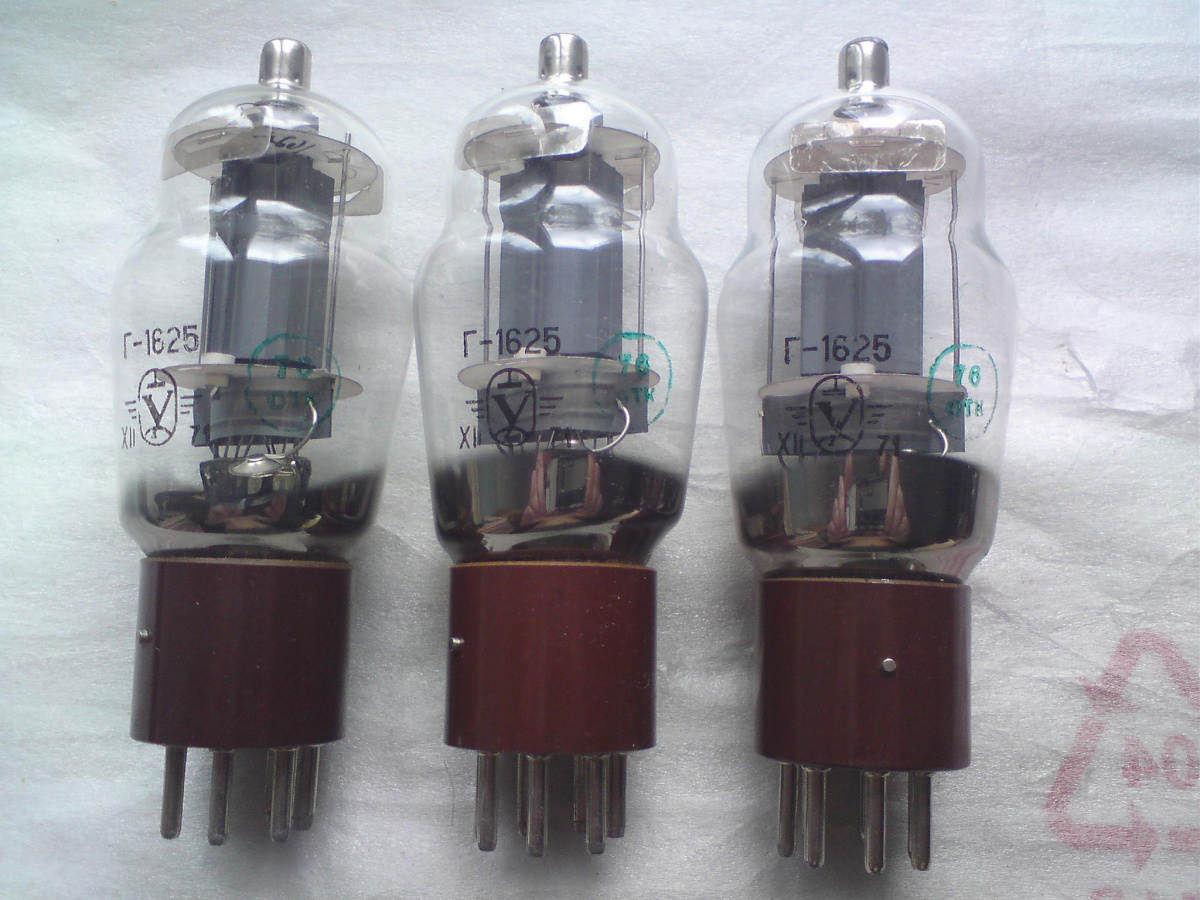

Описание Г-1625
Г-1625 генераторный лучевой тетрод, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.
Параметры и характеристики Г-1625:
Г-1625
Тетрод лучевой для генерирования и усиления мощности высокой частоты.
Напряжение накала (последовательное/параллельное соединение нити накала) - 12,6В.
Ток накала - 900±90мА.
Напряжение анода - 600В.
Напряжение второй сетки - 300В.
Ток в цепи анода при смещении на первой сетке -20В -100мА.
Ток в цепи анода при смещении на первой сетке -29В -36мА.
Ток второй сетки при смещении на первой сетке -20В - 20мА.
Ток второй сетки при смещении на первой сетке -29В - 4мА.
Крутизна характеристики - 10мА/В.
Выходная мощность в режиме генерирования на частоте 120МГц -40Вт.
Сопротивление изоляции катод-подогреватель - >2Мом.
Выходная мощность - 4,2Вт.
Входная ёмкость - 12пФ.
Выходная ёмкость - 7пФ.
Проходная ёмкость - 0,2пФ.
Размеры - Ø35х137мм.
Минимальная наработка - 500ч.
