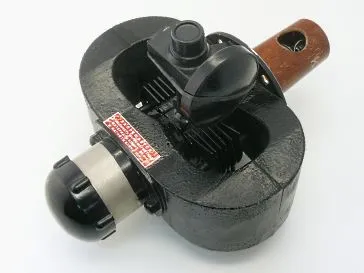

МИ-184 магнетрон электронный прибор, генерирующий микроволны при взаимодействии потока электронов с электрической составляющей сверхвысокочастотного поля в пространстве, где постоянное магнитное поле перпендикулярно постоянному электрическому полю.
Технические характеристики :
МИ-184 пакетированный магнетрон.
Напряжение накала - 12 - 13,2 В.
Ток накала - 5,5 - 6,5 А.
Время задержки включения напряжения входа - 2 - 3,5 мин.
Ток анода импульсный - 57 - 83 А.
Напряжение анода - 14,2 - 15,5 кв.
Длительность импульса - 0,18 - 0,3 мкс.
Скважность - 1430 - 2200.
Рабочий диапазон частот - 14690 - 15310 мгц.
Выходная мощность импульса - 160 - 300 квт.
КСВН не более 1,25.
Давление в волновом тракте, ати 1,5 - 2 .
Коэффициент затягивания частоты- не более 19 мгц.
Температура анодного блока - не более 110 C.
Минимальная наработка при t=110C - 500 ч.
Минимальная наработка при t=120C, -300 ч.
Срок сохраняемости - 12 лет.
