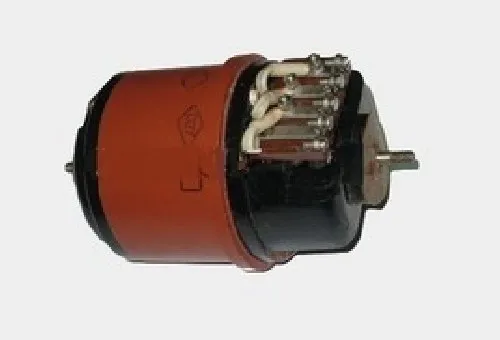

ЭД-1204 сельсин

ЭД-1204 сельсин

Модификации

Характеристики

400±12, 500±15
0,43-0,35
100±5
10
0.46
48Q0V688S

Описание

Описание контактного сельсина ЭД-1204:


Контактные сельсины ЭД-1204 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина ЭД-1204 не явнополюсной, обмотки— распределенные.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. Основным недостатком контактных сельсинов ЭД1204 являются контактные кольца, что обеспечивает более низкую надежность.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА ЭД-1204:


Напряжение питания - 100В±5В;
Частота питающей сети - 400Гц±12Гц и 500Гц±15Гц;
Потребляемый ток, не более - 0,43А и 0,35А;
Масса, не более - 0,46кг;

Габаритные размеры:


- длина - 109,5мм;
- диаметр - 50мм.

Сельсины предназначены для работы в индикаторном режиме. Крепление сельсина - за упорный буртик.
Режим работы - продолжительный.
