НС-1404 сельсин

Описание сельсина НС-1404:

Контактные сельсины НС-1404 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НС-1404 не явнополюсной, обмотки— распределенные. НС-1404 относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов. Сельсин НЭД-1404 работает от напряжения 110В.
При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Контактные сельсины НС-1404 имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры. Место расположение обмоток на сельсинах НЭД-1404 не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. Основным недостатком контактных сельсинов НС1404 являются контактные кольца, что обеспечивает более низкую надежность.

ХАРАКТЕРИСТИКИ КОНТАКТНОГО СЕЛЬСИНА НС-1404:

Режим работы - индикаторный;
Назначение - приемник;
Частота - 50Гц;
Напряжение возбуждения - 110В;
Ток возбуждения холостого хода - 0,28А;
Потребляемая мощность - не более 8,0Вт;
Номинальное вторичное напряжение холостого хода - 50В;
Погрешность следования - ±45угл.мин, ±90угл.мин;
Время успокоения ротора - 3с;
Удельный синхронизирующий момент - 10Гсм/град;
Момент трения с возбуждением - 14Гсм;
Скорость вращения - не более 500об/мин;

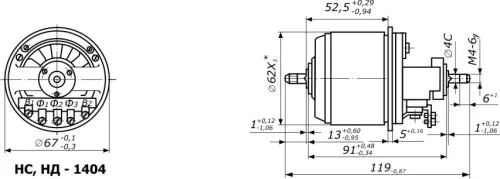

Наружный диаметр - 62мм;
Длина с выходными концами вала - 119мм;
Масса - 0,8кг.
Класс 1
