НД-1414 сельсин

НД-1414 сельсин

Характеристики

50±1.5
0,41
110±5,5
11
1.27
48Q0V688B

Описание

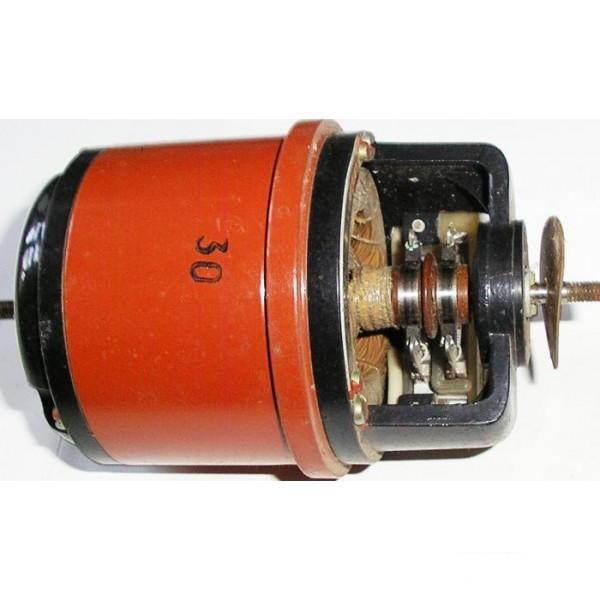

Описание контактного сельсина НД-1414:


Контактные сельсины НД-1414 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НД-1414 не явнополюсной, обмотки— распределенные. Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. Сельсин НД-1414 относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов.
Сельсин НД-1414 работает от напряжения 110В. При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Контактные сельсины НД-1414 имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры. Место расположение обмоток на сельсинах НД-1414 не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА НД-1414:


Режим работы - индикаторный;
Назначение - датчик;
Напряжение питания - 50±1,5;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 11Вт;
Максимальное напряжение синхронизации - 110±5,5В;
Потребляемый ток, не более - 0,41А;

Асимметрия нулевых точек сельсинов датчиков:


- 1 класс точности не более - от 0º до ±0,25º;
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 1,27кг;

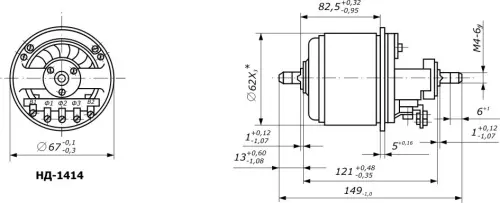

Габаритные размеры:


- длина - 119мм;
- диаметр - 67мм;

Общий гарантийный срок хранения и эксплуатации - 6,5 лет
