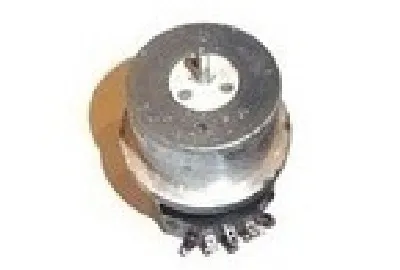

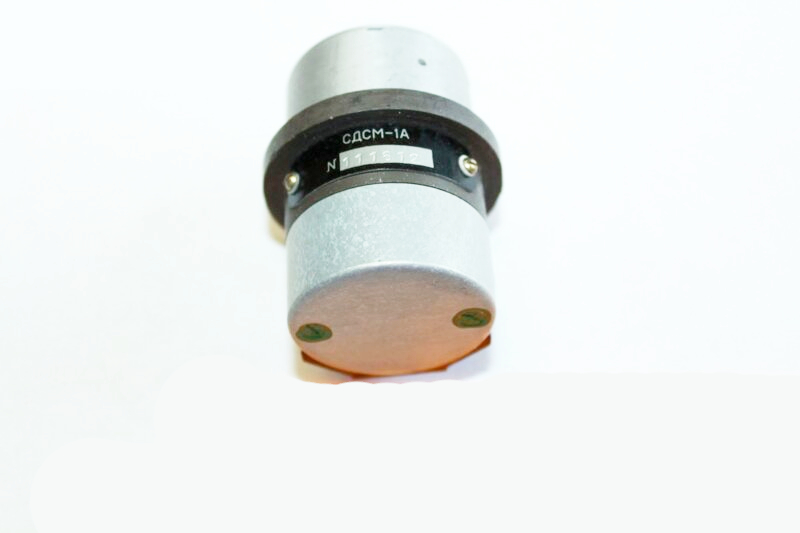

СДСМ-1А сельсин

СДСМ-1А сельсин

Модификации

Характеристики

400
0,33
110
13
1.27
48Q0V688L

Описание

Описание сельсина СДСМ-1А:


Контактные сельсины СДСМ-1А выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина не явнополюсной, обмотки— распределенные.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. СДСМ-1А относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов.
Сельсин СДСМ-1А работает от напряжения 110В. При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Контактные сельсины СДСМ-1А имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры. Место расположение обмоток на сельсинах СДСМ-1А не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА СДСМ-1А:


Режим работы - трансформаторный;
Назначение - приемник (с датчиком СГСМ-1А);
Частота - 400Гц;
Напряжение возбуждения - 58В;
Ток возбуждения холостого хода -0,26А;
Номинальное вторичное напряжение холостого хода - 58В;
Скорость вращения - 500об/мин;
Погрешность синхронной передачи - ±1,5º;
Наружный диаметр - 36мм;
Длина с выходными концами вала - 66,5мм;
