НД-1404 сельсин

НД-1404 сельсин

Характеристики

50±1.5
0,33
110±5,5
11
0.85
48Q0V6889

Описание

Описание сельсина НД-1404:


Контактные сельсины НД-1404 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НД-1404 не явнополюсной, обмотки— распределенные.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. НД-1404 относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов. Сельсин НД-1404 работает от напряжения 110В.
При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения. Контактные сельсины НД-1404 имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры.
Место расположение обмоток на сельсинах НД-1404 не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА НД-1404:


Режим работы - индикаторный;
Назначение - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 11Вт;
Максимальное напряжение синхронизации - 49В±2В;
Потребляемый ток, не более - 0,33А;
Асимметрия нулевых точек сельсинов датчиков:
- 1 класс точности не более - от 0º до ±0,25º;
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 0,85кг;

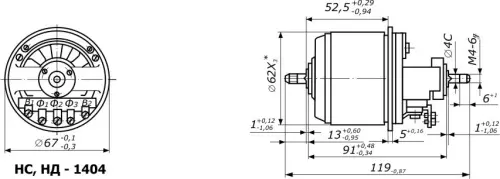

Габаритные размеры:


- длина - 119мм;
- диаметр - 67мм;

Общий гарантийный срок хранения и эксплуатации - 6,5 лет
