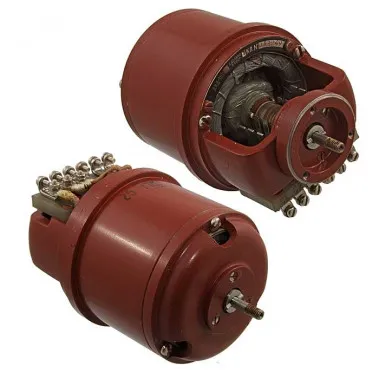

НЭД-1101Б сельсин

Описание сельсина НЭД-1101Б:

Контактные сельсины НЭД-1101Б выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НЭД-1101Б не явнополюсной, обмотки— распределенные.
НЭД-1101Б относится к группе контактных сельсинов (работают со скользящими контактами). Такой принцип работы уменьшает срок службы этих сельсинов. Сельсин НЭД-1101Б работает от напряжения 110В. При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения.
Контактные сельсины НЭД-1101Б имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры. Место расположение обмоток на сельсинах НЭД-1101Б не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА НЭД-1101Б:

Режим работы - индикаторный;
Назначение - приемник;
Частота - 50Гц;
Напряжение возбуждения - 50В;
Номинальное вторичное напряжение холостого хода - 50В;
Удельный синхронизирующий момент - 6,0Гсм/град;

Сельсины НЭД-101 подразделяются на классы точности:

- 2 класс точности (2 кл. т.) имеет характеристики:
Погрешность следования - ±90угл.мин;
Момент трения с возбуждением - 10Гсм;

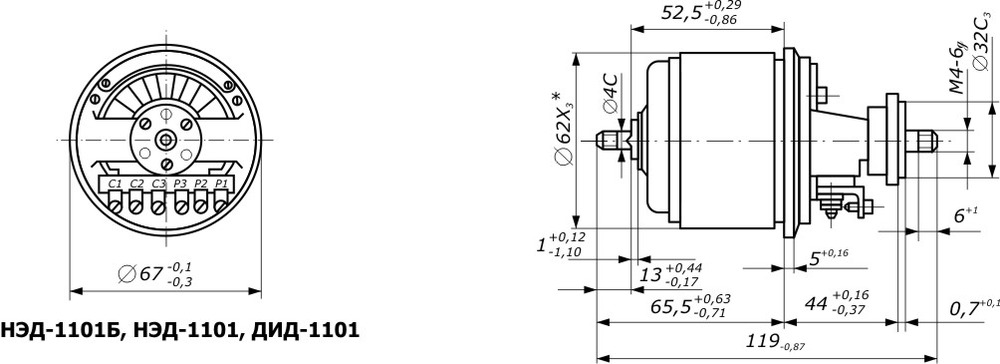

Габариты:

Наружный диаметр - 62мм;
Длина с выходными концами вала - 119мм;
Масса - 0,80кг;
