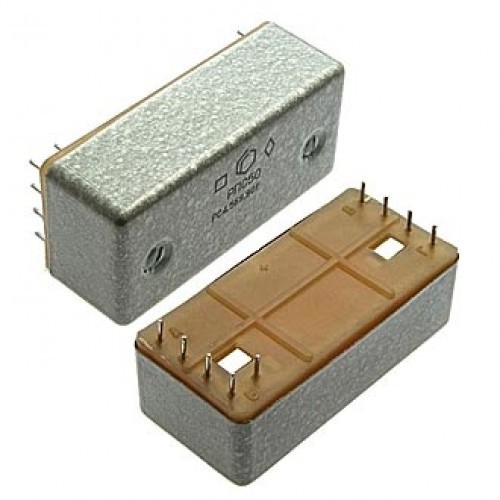

Описание реле РПС-50 РФ4.569.901-07
Реле РПС-50 РФ4.569.901-07 служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Реле РПС-50 РФ4.569.901-07 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Применяется РПС-50 РФ4.569.901-07 в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики реле РПС-50 РФ4.569.901-07:
Реле РПС-50 РФ4.569.901-07 пылебрызгозащищенные, герконовые, поляризованные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц.
Реле РПС-50 двухпозиционные, двустабильные.
Реле соответствуют требованиям ГОСТ 16121-86 и техническим условиям РС0.452.083 ТУ.
Технические характеристики на реле РПС-50:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 1000
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 80
- в условиях повышенной влажности - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 500
Материал контактов - Зл999,9; Рд99,9.
Сопротивление электрического контакта не более 0,25 Ом.
Масса реле РПС-50 - 45 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
