КТ698Б транзистор

Каталог Транзисторы КТ698Б транзистор

Характеристики

n-p-n
2
20
0.6
КТ-26
150
Биполярный
Кремний
70
4830PWUTU

Описание

Описание


Транзисторы КТ698Б кремниевые эпитаксиально-планарные биполярные со статической индукцией структуры n-p-n переключательные.
Предназначены для применения в схемах переключателя в бесконтактных коммутирующих устройствах, в схемах управления электродвигателями, в быстродействующих ключевых схемах с низким напряжением насыщения, в тахометрах для автомобилей, реле поворотов, блоков питания.

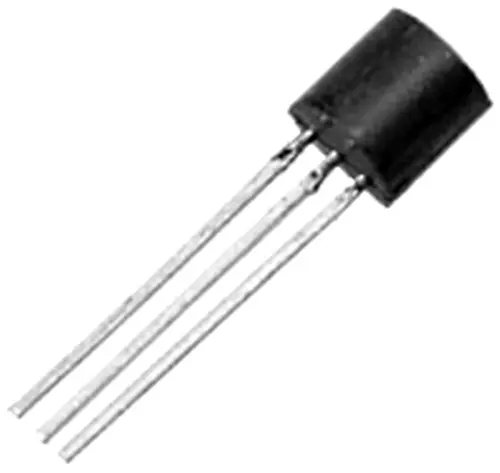

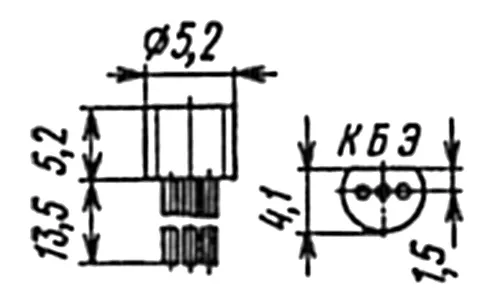

Выпускаются в пластмассовом корпусе с гибкими выводами.
На корпус наносится условная маркировка в виде буквы П и буквы соответствующей группы:
КТ698А - ПА, КТ698Б - ПБ, КТ698В - ПВ, КТ698Г - ПГ, КТ698Д - ПД, КТ698Е - ПЕ, КТ698Ж -ПЖ, КТ698И - ПИ, КТ698К - ПК.
Масса транзистора не более 0,3 г.

Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
