РЭС-81 РС4.569.790-02

Каталог Реле РЭС-81 РС4.569.790-02

РЭС-81 РС4.569.790-02

Каталог Реле РЭС-81 РС4.569.790-02

Характеристики

4830PWW5W

Описание

Описание реле РЭС-81 РС4.569.790-02

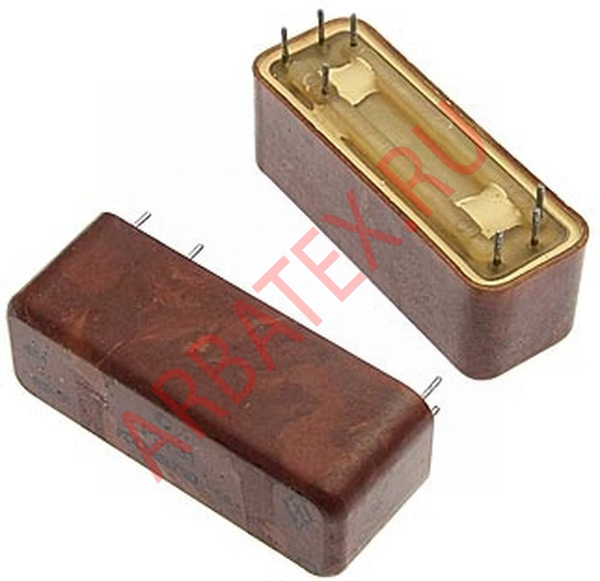

РЭС-81 РС4.569.790-02 реле герконовое, пылебрызгозащищенное, двухпозиционное, одностабильное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РЭС-81 РС4.569.790-02:


Реле РЭС-81 РС4.569.790-02 пылебрызгозащищенные, двухпозиционные, одностабильные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц.
Реле РЭС-81 соответствуют требованиям ГОСТ 16121-86 и техническим условиям ДЕГ0.450.000 ТУ.
Реле РЭС-81 с одним замыкающим магнитоуправляемым контактами МКА-27101.

Технические характеристики реле РЭС-81 РС4.569.790-02:
Ток питания обмоток ...... постоянный;
Сопротивление обмотки, Ом ...... 1020-1380;
Напряжение срабатывания, В ...... 4,5;
Напряжение отпускания, В ...... 0,5;
Рабочее напряжение, В ...... 9,2-13,9;
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях (обмотка обесточена) ...... 5000;
  - при максимальной температуре (после выдержки обмоток под рабочим напряжением) ...... 20;
  - в условиях повышенной влажности ...... 5;
Испытательное переменное напряжение между токоведушими элементами, между токоведущими элементами и корпусом, В:
  - в нормальных климатических условиях ...... 500;
  - в условиях повышенной влажности ...... 300;
  - при пониженном атмосферном давлении ...... 300;
Время непрерывного нахождения обмотки под напряжением при максимальной температуре ...... 100 ч;.
Суммарное время нахождения обмотки под напряжением при максимальной температуре ...... 5000 ч;
Материал контактов ...... Зл999,9; Рд99,9;
Сопротивление электрического контакта не более ...... 0,25 Ом;
Масса реле не более ...... 30 г;
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП ...... 12 лет.
