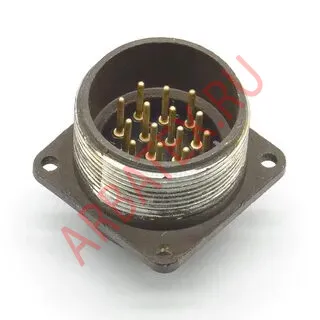

ШРГ32П14ЭШ5 вилка Разъемы ШР, СШР фото фото 2

Отзывов: 0

Добавить отзыв

Описание товара:

Соединители ШРГ предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШРГ предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

50 руб. / шт Цена не является конечной и требует уточнения у менеджера.

В наличии

Рассчитываем стоимость доставки

Пожалуйста подождите, рассчет займет немного времени

Описание товара

Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро или никель. Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.

Разъемы ШРГ по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
- ШР по ГЕО.364.107 ТУ
- 2РТ-А по ГЕО.364.118 ТУ
- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения ШРГ32П14ЭШ5

ШРГ - Тип соединителя
32 - Условный размер корпуса
П (П, ПК) - Конструктивное исполнение приборной части:
П - без патрубка
ПК - с прямым патрубком
14 - Количество контактов
Э (Э, Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш - Вид контактов: Ш-вилка
5 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
5 - шесть контактов Ø 1,5 мм
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)

Технические параметры соединителей ШРГ:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Максимальный ток на одиночный контакт, А:	10....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм:	2,5
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с² (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
