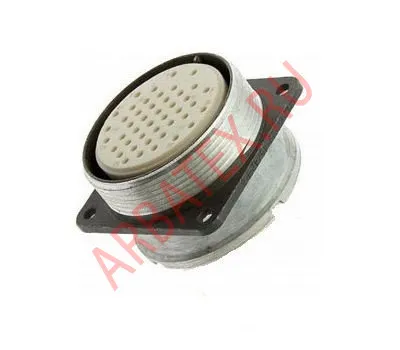

ОНЦ-РГ-09-50/42-Р1

Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.
Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.
Соединители ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов методом пайки.
Покрытие контактов - никель.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.

Категория качества: «ОТК».
Технические условия:
  - приёмка «1» бР0.364.082ТУ.

Гарантийный срок хранения соединителей ОНЦ-РГ-09 - 6 лет со дня изготовления.
Гарантийная наработка:
  - 10000 часов во всех режимах и условиях, допускаемых ТУ;
  - 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ОНЦ-РГ-09-50/42-Р1
ОНЦ-РГ-09 - тип соединителя;
50 - количество контактов;
42 - условный размер корпуса;
Р - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.
