2РТ20ПК2ЭШ6-А вилка кабельная

Описание:

Разъем 2РТ20ПК2ЭШ6-А - принадлежит к серии 2РТ и имеет кабельный корпус. Диаметр посадочного отверстия разъема 20 мм, а так же диаметр контактов 1,5 мм. Максимальное рабочее напряжение с токовой нагрузкой на один контакт до 200А и напряжением до 700В. Разъем 2РТ20ПК2ЭШ6-А имеет 2 контакта и относится к вилкам.

Также 2РТ16П2ЭГ5-А относят в группу коннекторов ручного соединения цилиндрические, внутреннего объемного монтажа. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4. В тип соединителя дополнительно включается обозначение материала "А".

Разъемы серии 2рт могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

Параметры разъема 2РТ20ПК2ЭШ6-А:

- Максимальное рабочее напряжение ...... 700 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 1000 часов
- Срок сохраняемости ...... 20 лет

Обозначение разъема 2РТ20ПК2ЭШ6-А:

2РТ – Тип разъема.
20 - условный размер корпуса;
ПК - с прямым патрубком, П - без патрубка, ПК - с прямым патрубком, УК - с угловым патрубком;
     - Конструктивное исполнение кабельной части: П - с прямым патрубком, У - с угловым патрубком.
2 - количество контактов;
Э - Вид концевой гайки: Э - для экранированного кабеля, Н - для неэкранированного кабеля. В приборном соединителе без патрубка гайка для крепления кабеля отсутствует. Обозначение "Э" - условное.
Ш - розетка (гнездо), Ш - вилка (штырь).
6- обозначение сочетания контактов;
А - обозначение материала изолятора.

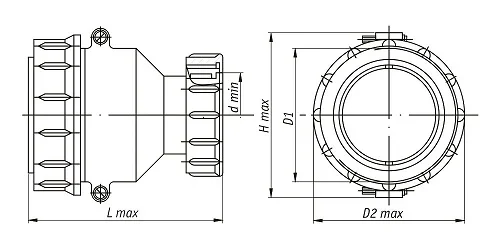

Установочные размеры

Условный размер соеденителя-20 мм;
Н - 37,1 мм
D1 - М24х1,5 мм
D2 - 29,5 мм
L - 56,1 мм


Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.



Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
