СР75-155ПВ соединитель

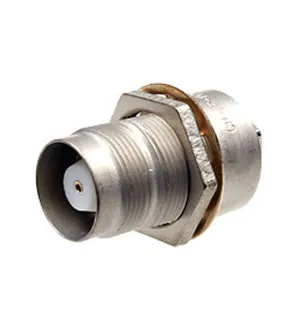

Описание разъема СР-75-155ПВ



Розетка СР-75-155ПВ предназначена для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
 СР-75-155ПВ - негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.
Габариты - 27,7×42мм.

Параметры разъема СР-75-155ПВ:

 Технические характеристики СР-75-155ПВ:

    - материалы контактов - латунь, покрытая серебром.
    - предельная рабочая частота - 10000МГц.
    - рабочее напряжение в нормальных условиях 750В (амплитуда);
    - волновое сопротивление - 75Ом;
    - переходное сопротивление контактов - 0,01Ом.

    Розетки СР-75-155ПВ имеют следующие значения сопротивления изоляции между элементами соединителя:
    - в нормальных условиях - 1000МОм;
    - при температуре от 85ºС до 200ºС - 500МОм;
    - при влажности 98% и температуре 40ºС - 100МОм.

    Для разъемов СР-75-155ПВ номинальное рабочее напряжение имеет следующие значения:
    - в нормальных условиях - 1кВ(ампл.), в зависимости от вариантов соединения;
    - атмосферное давление 5мм.рт.ст. - 75В (ампл.);
    - влажность 98% (при температуре 40ºС) - 275В - 300В (ампл.), в зависимости от вариантов соединения.



 Количество сочленений-расчленений, которые в среднем может выдержать розетка - 750. Для расчленения контактов нужно приложить усилие 0,5кгс-2кгс. Надежность розетки: минимальная вероятность безотказной работы соединителей Р2=0,99 в течении 1000 часов при достоверности Р36=0,9.
    Срок службы СР-75-155ПВ - 7500 часов.



Условия эксплуатации разъема СР-75-155ПВ:

    Диапазон рабочей температуры - от –60°С до +85°С. Относительная влажность воздуха - 98%, при температуре 40°С. Пониженное атмосферное давление - до 5мм рт.ст..
    Вибропрочность и виброустойчивость приборов колеблется в диапазоне частот 5Гц - 7500Гц с ускорением 30g.

    СР-75-155ПВ способны выдержать:
    - механические удары одиночного действия с ускорением до 500g;
    - механические удары многократного действия с ускорением до 35g;
    - линейные нагрузки до 100g.

    Разъем грибоустойчивый, усточивый к морскому туману, солнечной радиации.

Варианты исполнения соединителей в зависимости от вида приёмки:
- отдел технического контроля - СР-75-155ПВ ОТК;
- особо стойкие (особо стабильные) - ОССР-75-155ПВ, СР-75-155ПВ ОС;
- приемка заказчика - СР-75-155ПВ ПЗ;
- военная приемка - СР-75-155ПВ ВП.



Структура условного обозначения:
СР-75-155ПВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
155 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
