Описание

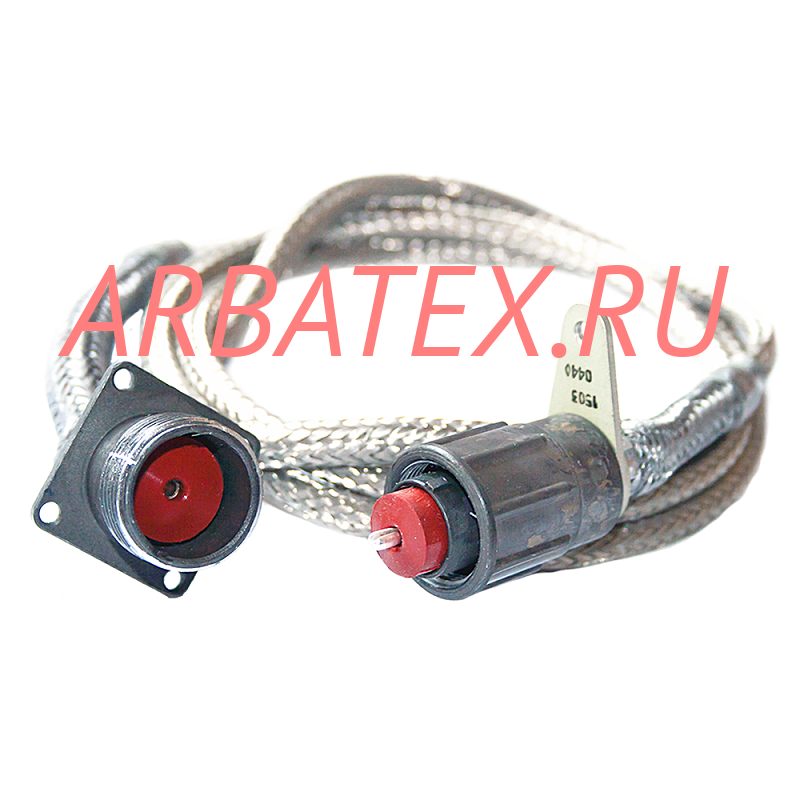

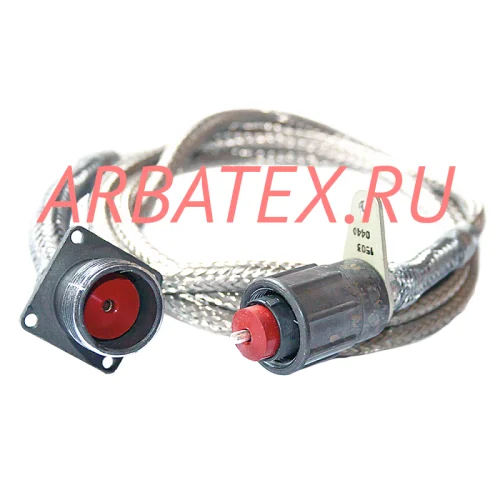

ВВТ соединители цилиндрические предназначены для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.


Условные обозначения соединителей:

Вилка (Розетка) ВВТ5(10,20)Б(Н,К)Г(Ш,ГШ)-250(300,350,450,500,1000), где:

ВВТ - тип соединителя - соединитель цилиндрический.

5, 10, 20 - рабочее напряжение 5 кВ, 10 кВ или 20 кВ соответственно.

Конструктивное исполнение соединителя:

- Б - блочный (приборный) герметичный;

- Н - блочный негерметичный;

- К - кабельный.

Вид контактов:

- Ш - штырь (вилка);

- Г - гнездо (розетка);

- ГШ - кабельная розетка и кабельная вилка, установленные одновременно на противоположных концах провода.

250, 300, 350, 450, 500, 1000 - условная длина замонтированного провода. Длина провода устанавливается при заказе. Минимальная длина вилки (розетки) с замонтированным проводом - не менее 250 мм. Минимальная длина кабельной розетки и кабельной вилки, установленных одновременно на противоположных концах провода для ВВТ5ГШ - 300 мм, ВВТ10ГШ - 350 мм, ВВТ20ГШ - 450 мм.

ГБ0.485.011 ТУ - обозначение технических условий.

Пример: соединитель ВВТ5НГ-1000.

Это значит: соединитель типа ВВТ - цилиндрический (ВВТ), блочный негерметичный разъем (Н), розетка (Г), длина замонтированного провода 1000 мм (1000).

Варианты исполнения изделия разъём ВВТ в зависимости от вида приёмки:

- ОТК - отдел технического контроля;

- ОС - особо стойкие (особо стабильные);

- ПЗ - приемка заказчика;

- ВП - военная приемка.


Технические характеристики соединителей ВВТ:

Максимальное рабочее напряжение:

- для ВВТ5 - 5 кВ;

- для ВВТ10 - 10 кВ;

- для ВВТ20 - 20 кВ.

Рабочий ток на контакт - не более 4 А.

Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.

Число сочленений-расчленений - 500.

Минимальная наработка - 500 ч.

Минимальный срок сохраняемости - 8 лет.

Сочленение с винтовой фиксацией и кодирующим элементом - резьбовое.

Исполнение блочной части соединителя - герметичное.

Утечка воздуха - не более 0,34 л/ч.

Покрытие контактов у изделий розетки, вилки ВВТ - серебро.

Поставка - с замонтированным проводом (ПВМФО-5-С-0,50-4,0).

Условия эксплуатации:

Температура окружающего воздуха - от -60° С до +125° С.

Смена температур - от -60° С до +125° С.

Атмосферное пониженное давление рабочее - 0,13 мПа (10-6 мм рт. ст.).

Допустимая вибрация изделия вилка, розетка ВВТ:

- диапазон частот - от 5 Гц до 600 Гц;

- ускорение - 120 м/с2.

Ускорение:

- многократных ударов - 1500 м/с2;

- линейных нагрузок - 1000 м/с2.

Климатическое исполнение изделия розетка, вилка ВВТ - умеренный и холодный климат (УХЛ).
