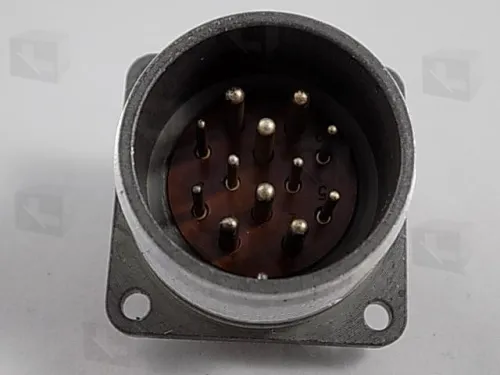

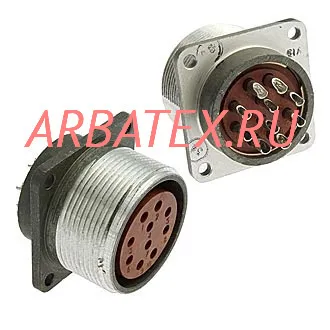

2РТТ32Б12Ш16В

Цилиндрический низкочастотный соединитель 2РТТ32Б12Ш16В пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного и переменного  токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).


Структура условного обозначения:
2РТТ32Б12Ш16В
2РТТ - тип соединителя
32 - условный размер корпуса;
Б - вид корпуса: Б - блочный, К - кабельный;
У - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
12 - количество контактов;
Ш - часть соединителя: Ш - вилка, Г - розетка;
16 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.

Технические параметры соединителей 2РТТ:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Рабочий ток на одиночный контакт, А:	20....200
Сопротивление контактов, не более, МОм:           - диаметр контакта, 1,5 мм           - диаметр контакта, 2,5 мм           - диаметр контакта, 3,5 мм           - диаметр контакта, 5,5 мм           - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений - расчленений:	500
Срок сохраняемости, лет:	15
