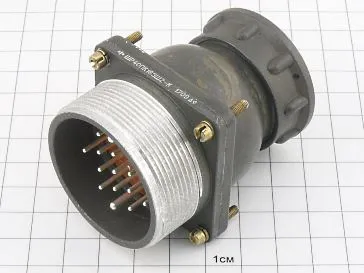

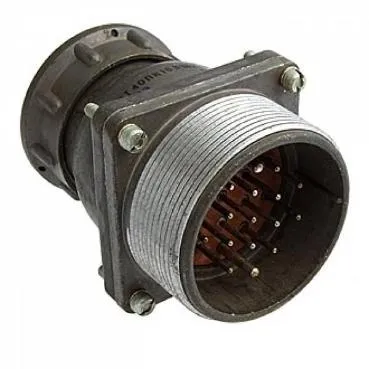

Вилка 2РТ40ПК16ЭШ2-А, где:
2РТ - тип соединителя.
40 - условный размер корпуса.
ПК - прямой патрубок.
16 - количество контактов.
Э - для экранированного кабеля.
Ш - вилка.
2 - сочетания контактов.
А - обозначение материала изолятора.
Технические характеристики 2РТ40ПК16ЭШ2-А:
Рабочий ток на контакт диаметром:
- 1,5 мм - 10 А;
- 2,5 мм - 25 А.
Максимальное рабочее напряжение постоянного тока - не более 700 В.
Диаметры контактов - 1,5 мм; 2,5 мм.
Покрытие контактов - серебро.
Количество контактов 2РТ40ПК16ЭШ2-А диаметром:
- 1,5 мм - 14;
- 2,5 мм - 2.
Сопротивление контактов диаметром:
- 1,5 мм - 2,5 мОм;
- 2,5 мм - 1 мОм.
Сопротивление изоляции в нормальных климатических условиях - не менее 1000 МОм.
Количество сочленений-расчленений изделий соединителей 2РТ40ПК16ЭШ2-А - 500.
Минимальная наработка - 1000 ч.
Срок сохраняемости изделия разъём 2РТ40ПК16ЭШ2-А - не менее 20 лет.
Сочленение соединителей - резьбовое.
Метод монтажа - пайка.
Габаритные размеры - 66,2×48×48 мм.
Варианты исполнения вилок 2РТ40ПК16ЭШ2-А в зависимости от вида приёмки:
- отдел технического контроля - 2РТ40ПК16ЭШ2-А ОТК;
- особо стойкие (особо стабильные) - ОС2РТ40ПК16ЭШ2-А, 2РТ40ПК16ЭШ2-А ОС;
- приемка заказчика - 2РТ40ПК16ЭШ2-А ПЗ;
- военная приемка - 2РТ40ПК16ЭШ2-А ВП.
