Характеристики

4CE130F9D

Описание

Описание ГИ-11Б

ГИ-11Б импульсный генераторный триод устройство, использующее световые и электромагнитные колебания для своей работы: генерации, детектирования, преобразования и передачи информационного сигнала. широко используется в микроэлектронной и электротехнической аппаратуре для обеспечения электрической развязки при передаче информационных сигналов.  Состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГИ-11Б:

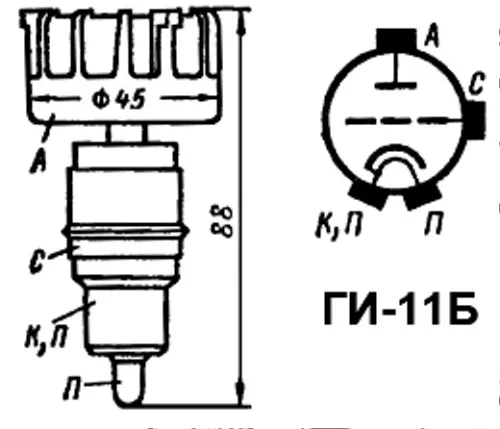

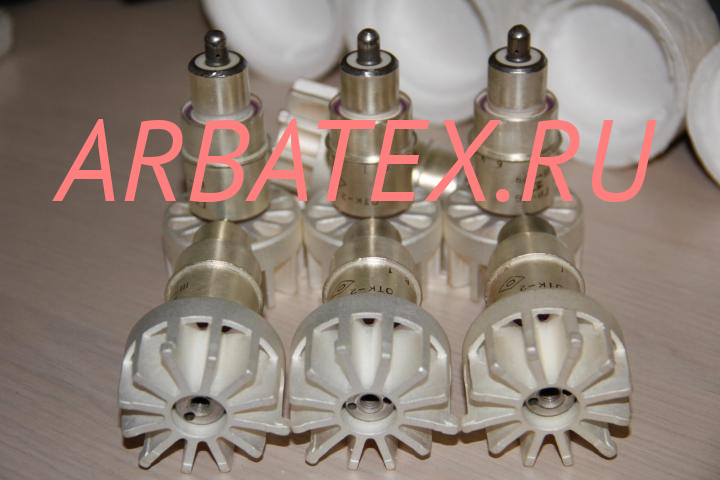

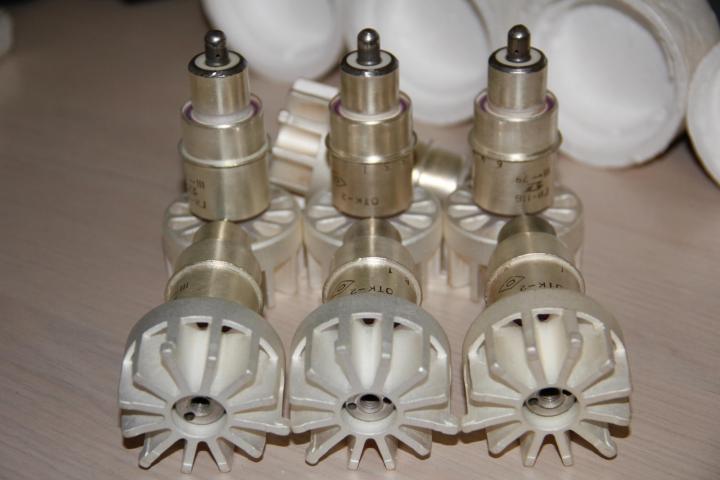

ГИ-11Б

Импульсный генераторный триод ГИ-11Б для генерирования высокочастотных колебаний дециметрового диапазона в непрерывном режиме работы и в импульсном при анодной модуляции.

Оформление - металлокерамическое.

Охлаждение - принудительное воздушное не менее 4,8 м3/ч.

Масса 120 г.


Основные технические параметры ГИ-11Б:
при uн=12,6 В, uа=0,8 кВ, iа=15 мА
Ток накала

0,815 ± 0,065  А

Ток сетки обратный (при iа=25 мА)

не более 10 мкА

Ток эмиссии катода в импульсе (при uа=uс=120 В)

не менее 1,2 А

Ток утечки сетка - катод (при uс= -200 В)

не более 10 мкА

Крутизна характеристики (при uа=400 В)

10 ± 2 мА/В

Проницаемость (при изменении uа на 0,4 кВ)

1,10%

Напряжение в рабочей точке (при uа= -400 В)

2,75 ± 0,4 В

Колебательная мощность в режиме непрерывного генерирования (при iа=100 мА):

     - при l =14 см

не менее 8 Вт

     - при l = 38 см

не менее 20 Вт

Междуэлектродные емкости, пФ:

     - входная

11 ± 2

     - выходная

2,65 ± 0,645

     - проходная

0,16 ± 0,05


Предельные эксплуатационные данные:
Напряжение накала

12 - 13,2 В

Напряжение анода

0,8 кВ

Напряжение анода при холодном катоде

1 кВ

Напряжение анода в импульсе

2 кВ

Напряжение сетки отрицательное в импульсе

50 В

Напряжение сетки отрицательное в импульсе (минимальное)

150 В

Мощность, рассеиваемая анодом

     - с принудительными охлаждением анода

80 Вт

     - без принудительного охлаждения анода

20 Вт

Мощность, рассеиваемая сеткой

2 Вт

Ток катода

0,15 А

Ток катода в импульсе

1,5 А

Сопротивление в цепи сетки

10 кОм

Длина волны

11 - 100 см

Длительность импульса

10 мкс

Температура анода

200 С

Температура вывода катода

100 С

Температура вывода сетки

120 С

Интервал рабочих температур окружающей среды

от -60 до +70 С
