Описание ГС-30

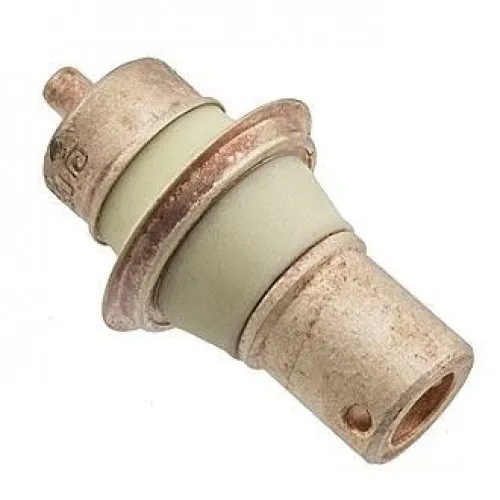

ГС-30 генераторный триод для генерирования и усиления колебаний в сантиметровом диапазоне частот в схемах с общей сеткой, относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики ГС-30:


ГС-30

Генераторный триод ГС-30 для генерирования и усиления колебаний в сантиметровом диапазоне частот в схемах с общей сеткой.

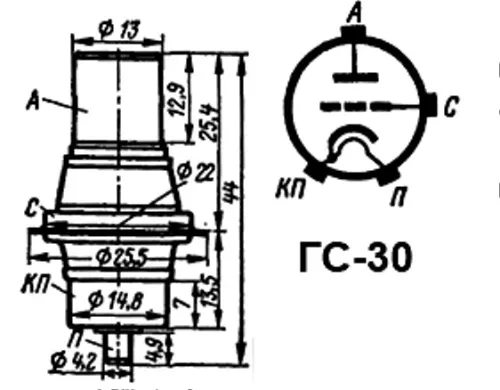

Оформление - титанокерамическое, с цилиндрическими выводами электродов.

Масса 30 г.


Основные технические параметры ГС-30:
при uн=6,3 В, uа=500 В, iа=110 мА
Ток накала

1 ±0,2 А

Напряжение в рабочей точке отрицательное

6,5 ±1,5 В

Крутизна характеристики (при uа=450 В, iа=50 мА)

не менее 20 мА/В

Время готовности

не менее 60 с

Колебательная мощность в непрерывном режиме ( l=30 см)

не менее 20 Вт

Междуэлектродные емкости, пФ:

     - входная

11 ±2

     - выходная

не более 0,05

     - проходная

2,8

Долговечность

не менее 1000 ч


Предельные эксплуатационные характеристики:
Напряжение накала

6 - 6,6 В

Напряжение анода

550 В

Мощность, рассеиваемая анодом

40 Вт

Мощность, рассеиваемая сеткой

0,8 Вт

Мощность, подводимая во входной контур усилителя

2,5 Вт

Ток анода

110 мА

Ток сетки

60 мА

Рабочая частота

400-1500 МГц

Количество включений

2000

Температура оболочки

200 С

Интервал рабочих температур окружающей среды

от -65 до +125 С
