Описание

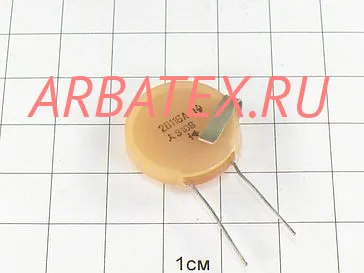

Варикап 2В116А-1 кремниевый, эпитаксиально-планарный, подстроечный.
Предназначен для применения в линейных генераторах гибридных микросхем цифровых систем связи.

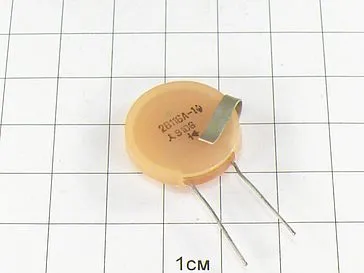

Бескорпусной, с частичной защитой компаундом и гибкими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на таре.
Параметры и характеристики
Масса варикапа не более 0,01 г.
Технические условия: аА0.339.130 ТУ.
|
Тип варикапа
|
Значения параметров при Т=25°C
|
Предельные эксплуатационные данные
|
|
Cном пФ при (Uобр В)
|
DC
|
Кс
|
при
|
Qв
|
при
|
I обр
|
Uобр max
|
Тк max (Тп)
|
Токр
|
|
U1
|
U2
|
F
|
|
пФ (В)
|
пФ
|
В
|
В
|
МГц
|
мкА
|
В
|
°C
|
°C
|
|
2В116А-1
|
210 (1)
|
42
|
18
|
1
|
10
|
100
|
1
|
0,5
|
10
|
125
|
-60...+125
|
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
