Характеристики

48Q0V6CQ4

Описание

Описание


Варикапы КВ109В кремниевые, эпитаксиально-планарные, подстроенные.
Предназначены для применения в схемах подстройки частоты резонансных усилителей.

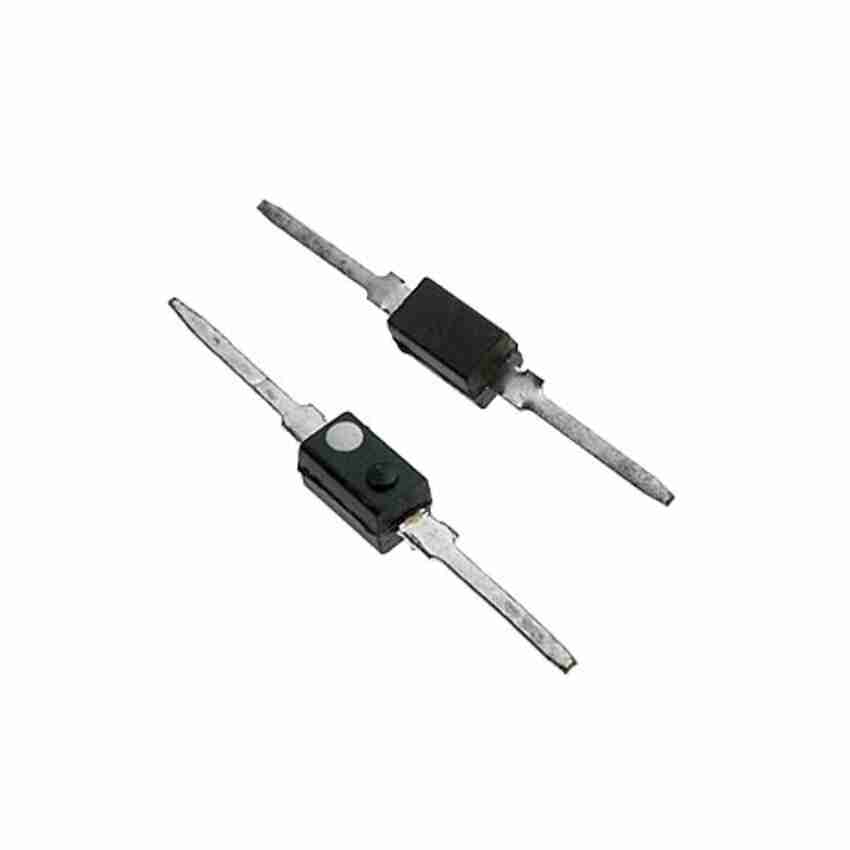

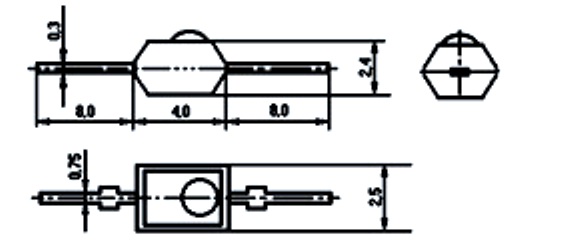

Выпускаются в пластмассовом корпусе с гибкими ленточными выводами.
Маркируются цветной точкой у положительного вывода: КВ109А — белой, КВ109Б — красной, КВ109В — зеленой, КВ109Г — не имеет маркировки.

Параметры и характеристики


Масса варикапа не более 0,06 г.

Соединение варикапов с элементами схемы допускается не ближе 1,5 мм от корпуса любыми способами, гарантирующими отсутствие механических нарушений и исключающими нагрев корпуса в любой точке свыше +85 °С и прохождение через варикап электрических импульсов.

• Iпр макс, А - Максимальный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• Cном, пФ - Общая номинальная ёмкость варикапа
• T, °C - Температура окружающей среды
