Описание
Варикапы кремниевые эпитаксиальные 2В103А. Предназначены для применения в схемах умножения частоты.

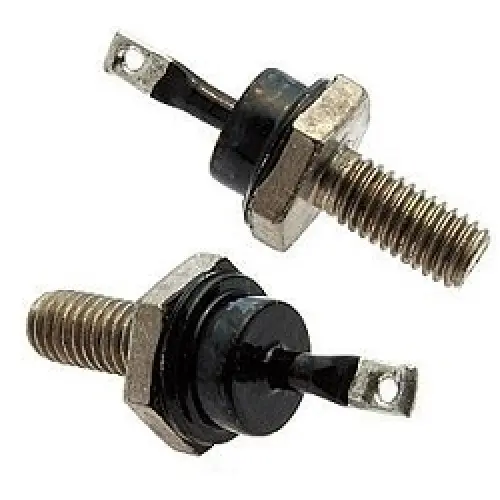

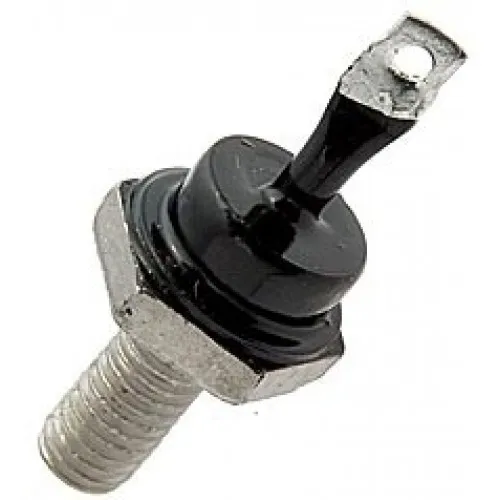

Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип прибора и схема соединения электродов с выводами приводятся на корпусе.
Параметры и характеристики
|
Емкость варикапа Uобр=4 В, f=1...10 МГц:
|
|
|
2В103А, КВ103А
|
От 18 до 32 пФ
|
|
2В103Б, КВ103Б
|
От 28 до 48 пФ
|
|
Добротность при Uобр=4 В, f=50 МГц, не менее:
|
|
|
2В103А, КВ103А
|
50
|
|
2В103Б, КВ103Б
|
40
|
|
Постоянный обратный ток при Uобр=80 В, не более:
|
|
|
до 298 К
|
10 мкА
|
|
при Тмакс
|
150 мкА
|
