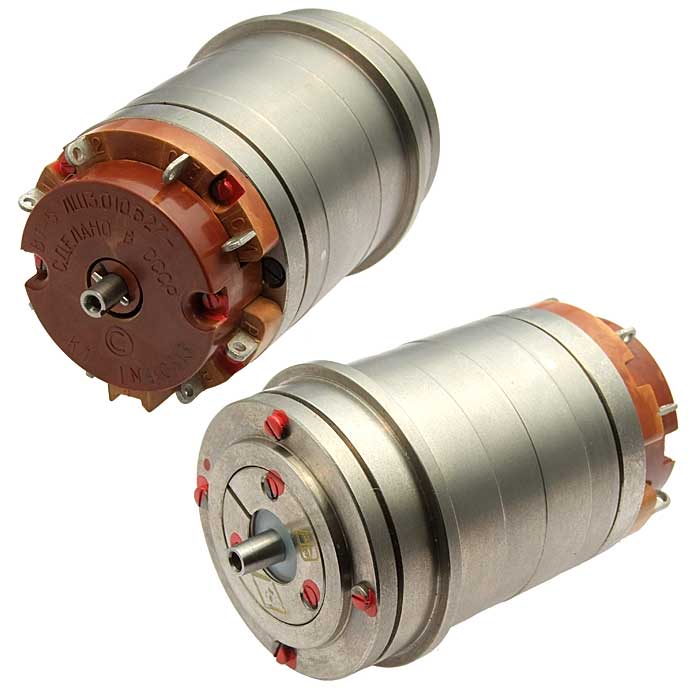

ВТ-5 ЛШЗ.010.527-03 кл.Б

Технические характеристики приборов трансформаторы ВТ-5 ЛШ3.010.527-03 вращающиеся:

Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор ВТ-5 вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - СКВТ;
Напряжение питания прибора трансформатор ВТ-5 ЛШ3.010.527-03 вращающийся - 60В;
Полное входное сопротивление холостого хода - 500 Ом±50 Ом;
Коэффициент трансформации прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-03 - 0,96±0,02;
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
- трансформатор ВТ-5 ЛШ3.010.527-03 А класс точности (А кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,125%;
- Остаточная ЭДС - не более 0,015%;
- Асимметрия нулевых положений ротора - ±30 секунд;
- Погрешность отображения синусной зависимости - ±0,02%;
- трансформатор ВТ-5 ЛШ3.010.527-03 Б класс точности (Б кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,250%;
- Остаточная ЭДС - не более 0,020%;
- Асимметрия нулевых положений ротора - ±1 минута;
- Погрешность отображения синусной зависимости - ±0,04%;
- трансформатор ВТ-5 ЛШ3.010.527-03 0 класс точности (0 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,375%;
- Остаточная ЭДС - не более 0,030%;
- Асимметрия нулевых положений ротора - ±1 минута 30 секунд;
- Погрешность отображения синусной зависимости - ±0,06%;
Номинальная частота прибора трансформатор ВТ-5 ЛШ3.010.527-03 вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 4000Гц;
