Описание

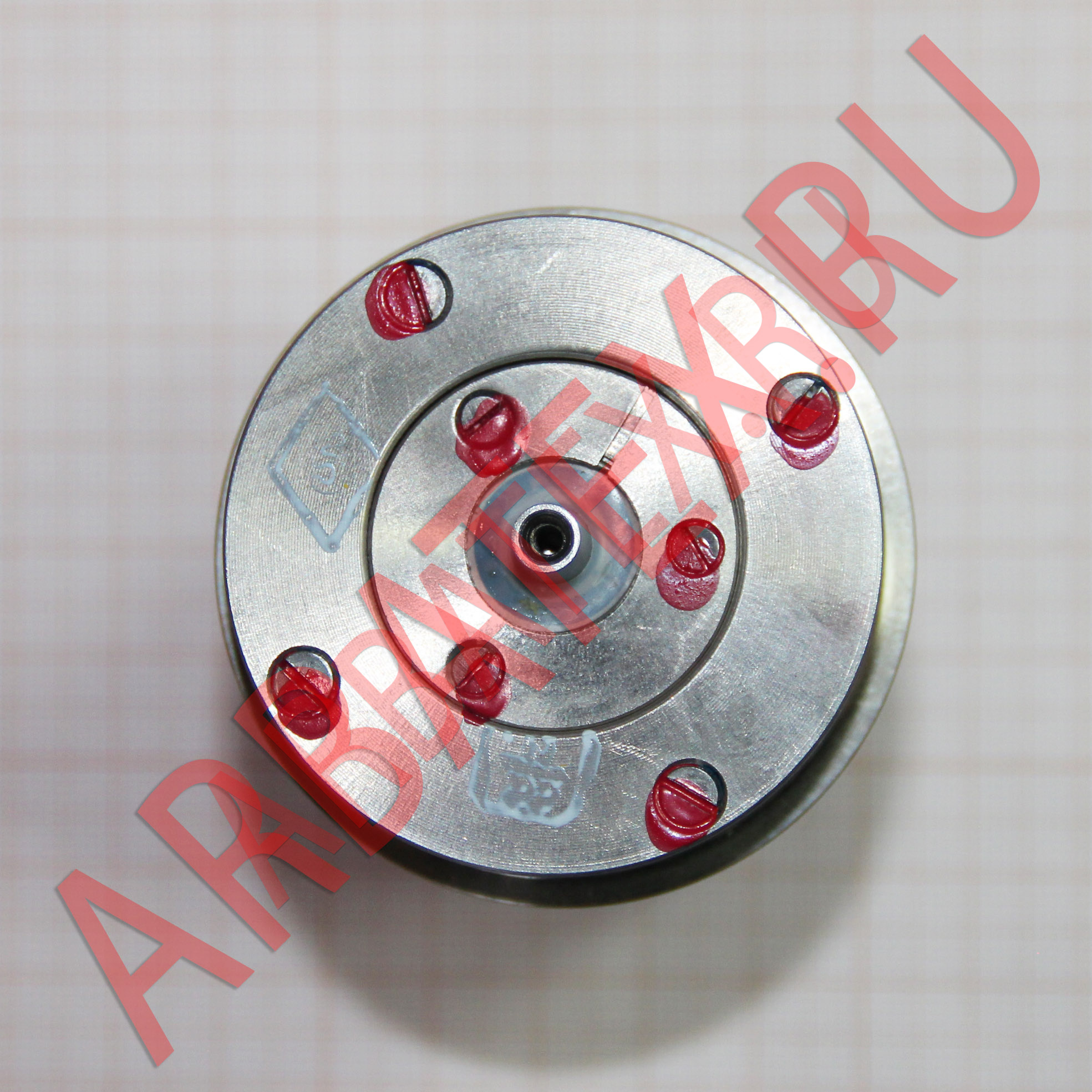

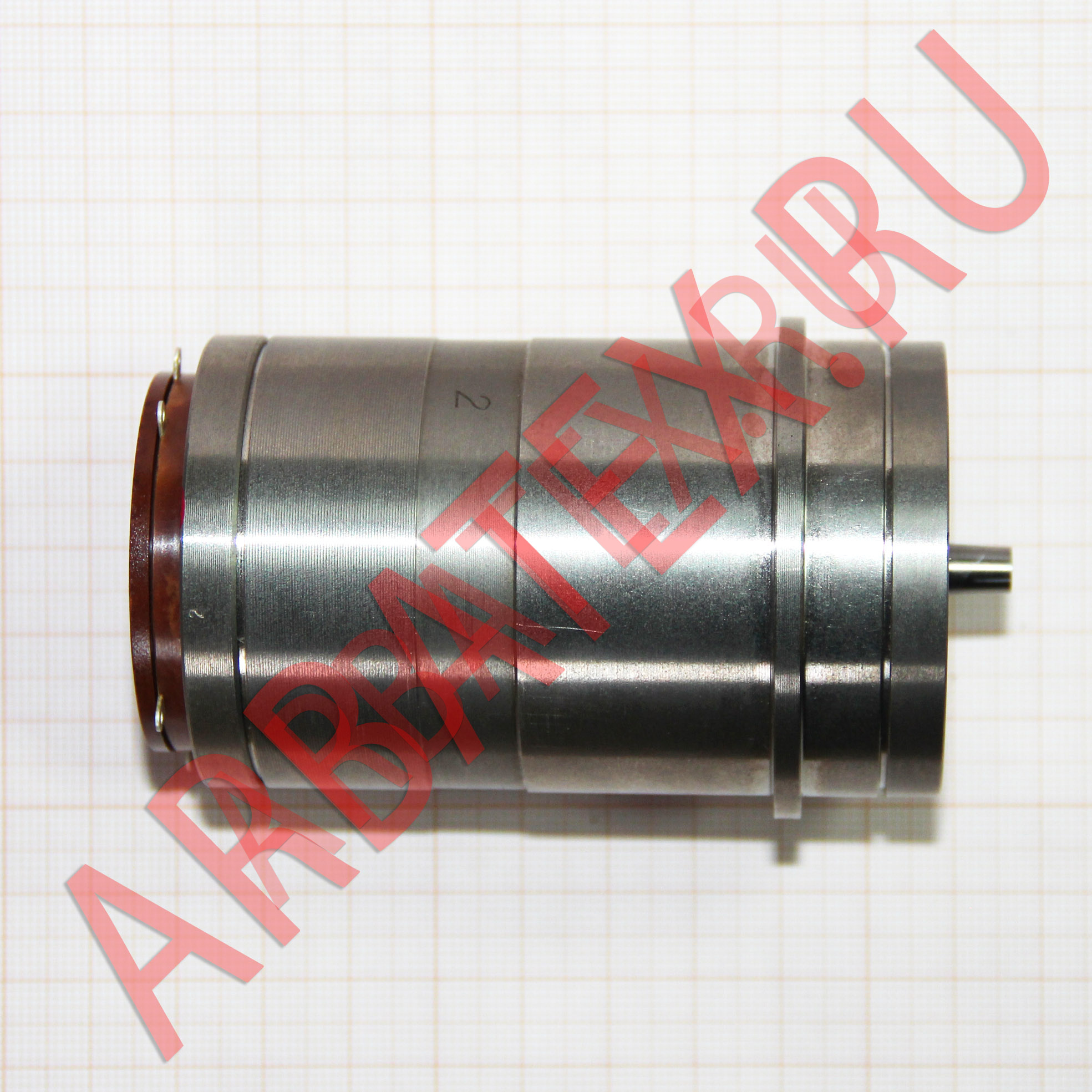

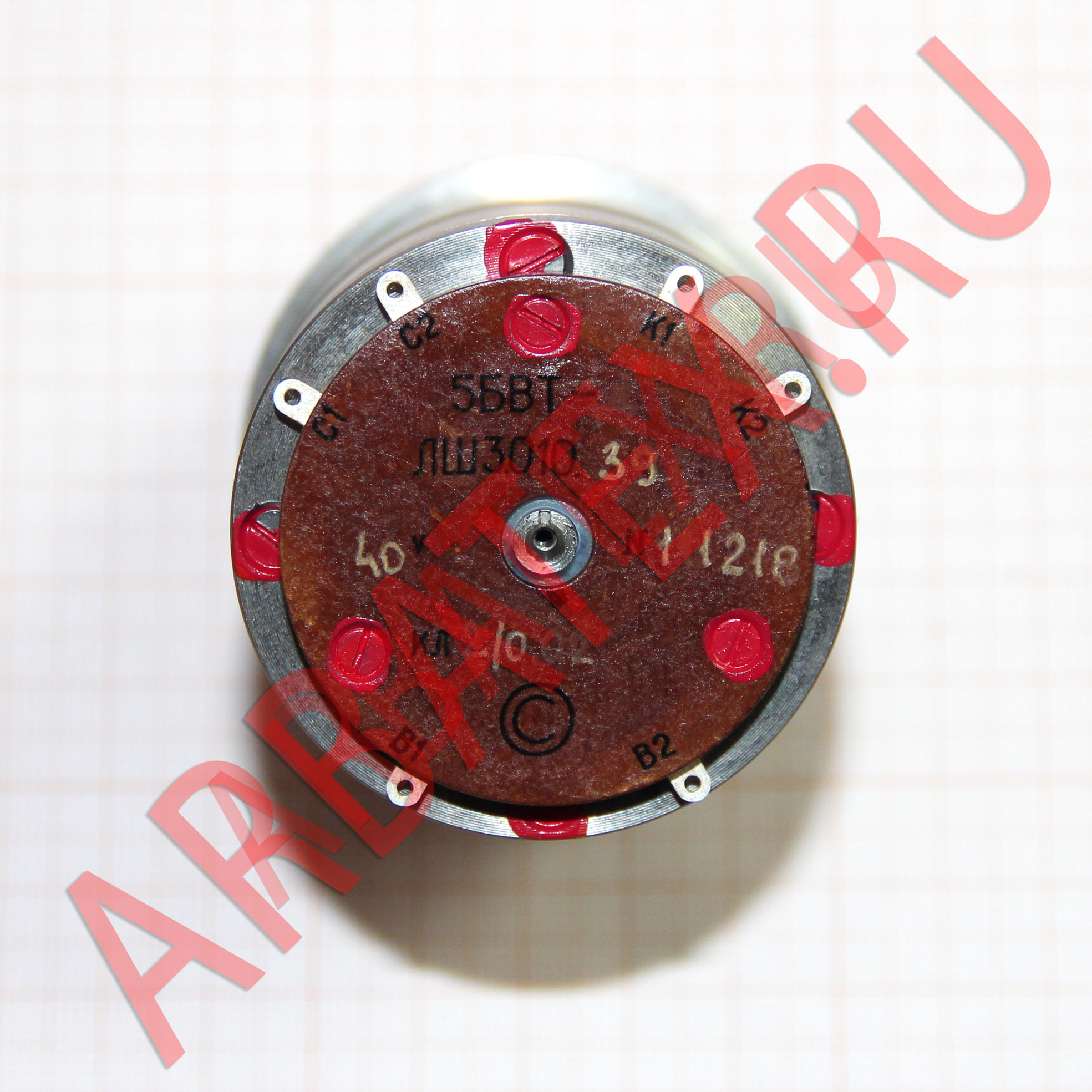

Трансформатор 5БВТ-П ЛШ3.010.390 вращающийся (5БВТП, 5-БВТ-П, 5 БВТ П, 5БВТ П, 5 БВТ-П, 5-БВТ-П ЛШ3.010.390, 5 БВТ П ЛШ3.010.390, 5БВТ П ЛШ3.010.390, 5 БВТ-П ЛШ3.010.390, 5БВТ-П ЛШЗ.010.390) Вращающиеся трансформаторы 5БВТ-П предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборытрансформатор вращающийся 5БВТ-П ЛШ3.010.390 могут быть следующих типов:
- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°;
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Трансформаторы 5БВТ могут работать и в других режимах, например, в качестве преобразователя координат (5БВТ-2), фазовращателя с пульсирующим полем (5БВТ-С), фазовращателя с вращающимся полем (5БВТ-2 или 5БВТ-П) и т.п.
Технические характеристики
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор 5БВТ-П вращающийсяосуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - ТДП-П;
Напряжение питания прибора трансформатор 5БВТ-П ЛШ3.010.390 вращающийся - 40В;
Полное входное сопротивление холостого хода - 200 Ом±40 Ом;
Коэффициент трансформации прибора трансформатор вращающийся 5БВТ-ПЛШ3.010.390 - 0,96;
Вращающиеся трансформаторы 5БВТ-П по точности следования в трансформаторной дистанционной передаче подразделяются на классы точности:
- трансформатор 5БВТ-П ЛШ3.010.390 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность следования в трансформаторном режиме - не более ±1 минута;
- трансформатор 5БВТ-П ЛШ3.010.390 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность следования в трансформаторном режиме - не более ±2 минуты;
- трансформатор 5БВТ-П ЛШ3.010.390 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность следования в трансформаторном режиме - не более ±4 минуты;
Номинальная частота прибора трансформатор 5БВТ-П ЛШ3.010.390 вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 20000Гц;
Масса прибора трансформатор вращающийся 5БВТ-П ЛШ3.010.390 - не более 0,7кг;
Гарантийная наработка 10000 часов, из них с частотой вращения до 1000об/мин - 2000 часов, остальные 8000 часов - с частотой вращения до 60об/мин.;
Изготовитель гарантирует соответствие качества прибора трансформатор 5БВТ-ПЛШ3.010.390 вращающийся требованиям технических условий ТУ 12 лет при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
