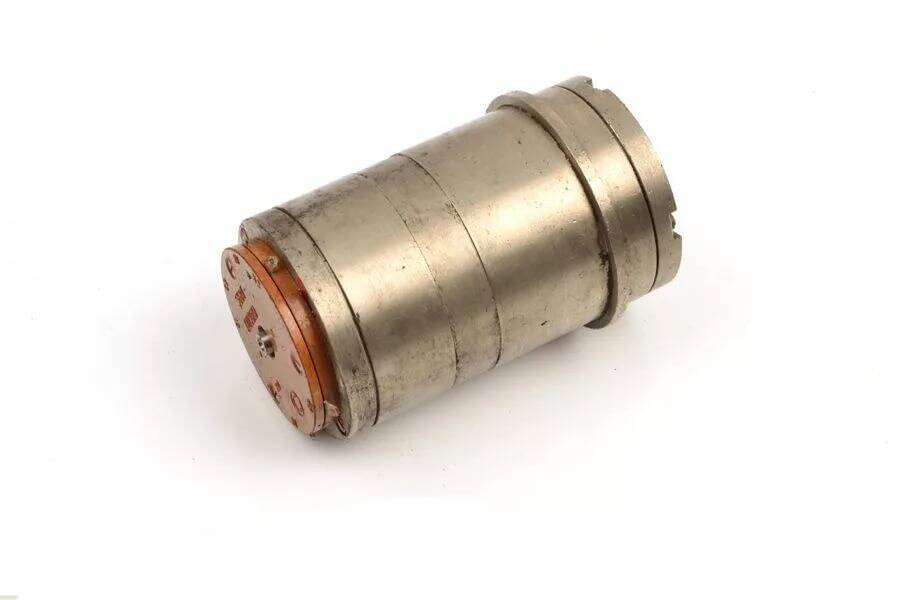

Трансформатор 5БВТ-Д ЛШ3.010.391 вращающийся.

Вращающиеся трансформаторы 5БВТ-Д предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях. В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся 5БВТ-Д могут быть следующих типов:

- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;

- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°;

- датчики в трансформаторной дистанционной передачи (ТДП-Д);

- приемники в трансформаторной дистанционной передачи (ТДП-П);

- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).

Трансформаторы 5БВТ могут работать и в других режимах, например, в качестве преобразователя координат (5БВТ-2),

фазовращателя с пульсирующим полем (5БВТ-С), фазовращателя с вращающимся полем (5БВТ-2 или 5БВТ-П) и т.п.

Напряжение возбуждения подается на статорные обмотки.

Токосъем с роторных обмоток прибора трансформатор 5БВТ-Д вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).

Режим работы - СКВТ, ЛВТ;

Гарантийная наработка 10000 часов, из них с частотой вращения до 1000об/мин - 2000 часов, остальные 8000 часов - с частотой вращения до 60об/мин.;

Технические характеристики

Полное входное сопротивление холостого хода - 200 Ом, 450 Ом;

Номинальное напряжение питания - 40В;

Номинальная частота напряжения возбуждения- 400Гц;

Диапазон рабочих частот напряжения возбуждения - 400Гц-20000Гц;
