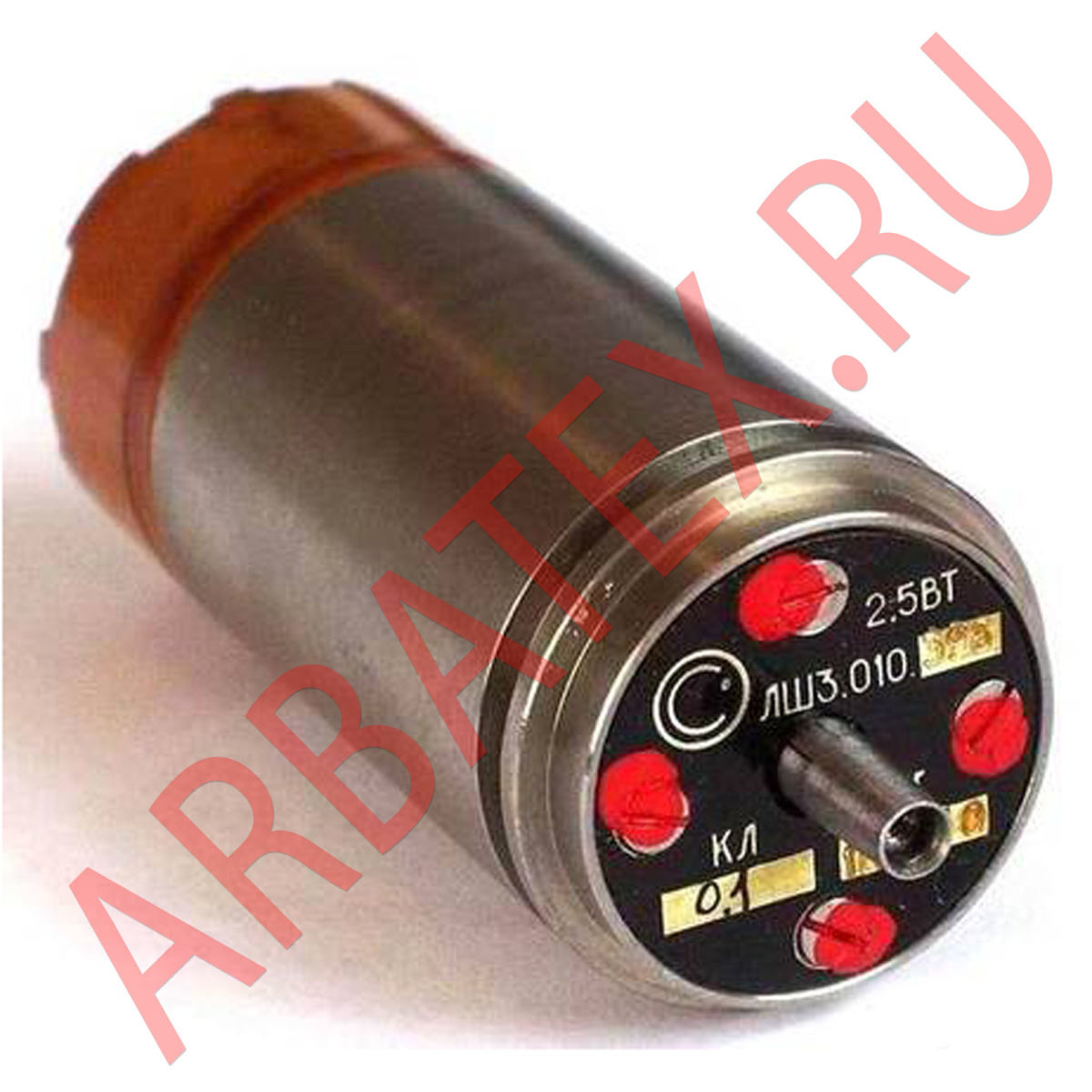

- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Трансформаторы 2,5БВТ могут работать и в других режимах, например, в качестве преобразователя координат (2,5БВТ-2), фазовращателя с пульсирующим полем (2,5БВТ-С), фазовращателя с вращающимся полем (2,5БВТ-2 или 2,5БВТ-П) и т.п.
Обозначение | Режим работы | Номинальное напряжение, В | Полное входное сопротивление холостого хода, Ом | Коэффициент трансформации |
2,5БВТ-Д | ТДП-Д | 12 | 200 | 0,56 |
Номинальная частота - 400Гц.
Диапазон рабочих частот - от 400 до 4000Гц.
Масса не более 0,15 кг.
По точности следования в трансформаторной дистанционной передаче 2,5БВТ-Д и 2,5БВТ-П подразделяются на классы точности 3, 5 и 10, а 2,5БВТ-2 - на классы точности 10 и 20 в соответствии с таблицей.
Параметры точности | Классы точности | |||
3 | 5 | 10 | 20 | |
Погрешность следования в трансформаторном режиме, угл. мин не более | ±3 | ±5 | ±10 | ±20 |
По точности в режиме СКВТ 2,5БВТ-С подразделяются на классы точности в соответствии с таблицей.
Параметры точности | Классы точности | ||
0,1 | 0,2 | ||
Погрешность отображения синусной зависимости, %, не более | ±0,1 | ±0,2 | |
Асимметрия нулевых точек, не более | ±3'20" | ±6'40" | |
Остаточное напряжение в нулевых точках, мВ, не более | 6,7 | 13,5 |
Погрешность 2,5БВТ-Д в режиме ЛВТ не превышает 28'.
Наименование | Значение |
---|---|
Номинальное напряжение возбуждения, В | 12 |
Номинальная частота напряжения возбуждения, Гц | 400 |
Полное входное сопротивление холостого хода, Ом | 400±120 |
Коэффициент трансформации | 0,560±0,056 |
Назначение | СКВТ, ВТДП-Д |
