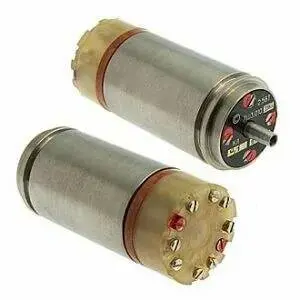

Технические характеристики приборов трансформаторы 2,5ВТ ЛШ3.010.397 вращающиеся:
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор 2,5ВТ вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - ЛВТ;
Напряжение питания прибора трансформатор 2,5ВТ ЛШ3.010.397 вращающийся - 27В;
Полное входное сопротивление холостого хода - 400 Ом±80 Ом;
Коэффициент трансформации прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.397 - 1,000±0,050;
Вращающиеся трансформаторы 2,5ВТ подразделяются на классы точности:
- трансформатор 2,5ВТ ЛШ3.010.397 0,2 класс точности (0,2 кл. т.) имеет характеристики:
- Остаточная ЭДС - не более 0,2%;
- Погрешность отображения линейной зависимости - ±0,2%;
- трансформатор 2,5ВТ ЛШ3.010.397 0,3 класс точности (0,3 кл. т.) имеет характеристики:
- Остаточная ЭДС - не более 0,3%;
- Погрешность отображения линейной зависимости - ±0,3%;
Номинальная частота прибора трансформатор 2,5ВТ ЛШ3.010.397 вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 4000Гц;
Масса прибора трансформатор вращающийся 2,5ВТ ЛШ3.010.397 - не более 0,12кг;
