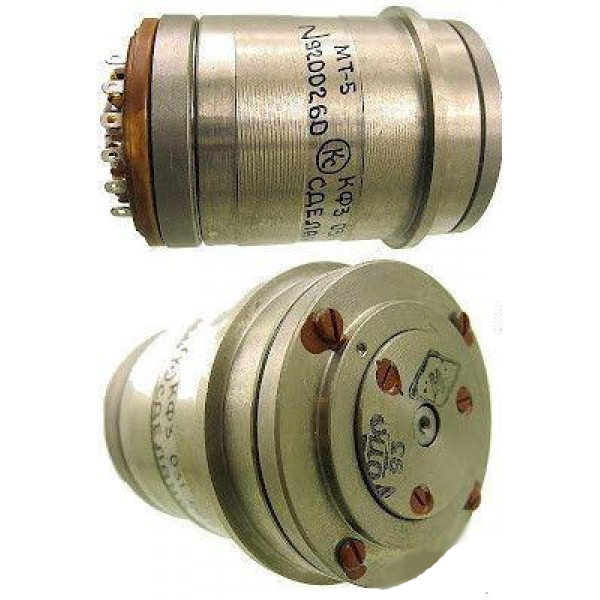

Приборы трансформатор МТ-5 масштабный бывают таких разновидностей: МТ-5 КФ3.031.075, МТ-5 КФ3.031.076, МТ-5 КФ3.031.077, МТ-5 КФ3.031.058, МТ-5 КФ3.031.059, МТ-5 КФ3.031.060, МТ-5 КФ3.031.061, МТ-5 КФ3.031.062, МТ-5 КФ3.031.063, МТ-5 КФ3.031.069, МТ-5 КФ3.031.070, МТ-5 КФ3.031.071, МТ-5 КФ3.031.057, МТ-5 КФ3.031.107, МТ-5 КФ3.031.108, МТ-5 КФ3.031.109 имеющих следующие характеристики:
- Номинальное напряжение питания - 60В, 127В;
- Напряжение питания - 0В-60В, 0В-127В;
- Входное сопротивление прибора трансформатор МТ-5 масштабный - 200 Ом-16000 Ом;
- Коэффициент трансформации - 0,0125-1,1;
- Номинальная частота напряжения возбуждения прибора трансформатор масштабныйМТ-5 - 400Гц;
- Диапазон рабочих частот напряжения возбуждения - 380Гц-1050Гц;
- Остаточная ЭДС - 0,03%;
- Изменение коэффициента трансформации прибора трансформатор МТ-5 масштабный при изменении напряжения возбуждения - 0,02%;
- Изменение сдвига фазы выходной ЭДС при изменении напряжения возбуждения - 10угл. мин.;
- Изменение коэффициента трансформации прибора трансформатор МТ-5 масштабный при изменении температуры окружающей среды на каждые 40°С - 0,03%;
- Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40°С - 40угл. мин.;
- Изменение остаточной ЭДС при воздействии температуры окружающей среды - 0,09%
- Изменение остаточной ЭДС прибора трансформатор МТ-5 масштабный при воздействии механических нагрузок - 0,04%;
Габариты:
- - длина - 78,5мм;
- - диаметр - 55мм;
- Масса прибора трансформатор МТ-5 масштабный - 0,68кг;
Вибрационные нагрузки:
- - диапазон частот - до 2000Гц;
- - ускорение - 100м/с2;
Ударные нагрузки - 750м/с2;
Температура окружающей среды - от -60ºС до +100ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора трансформатор МТ-5 масштабный - 10000 часов.
