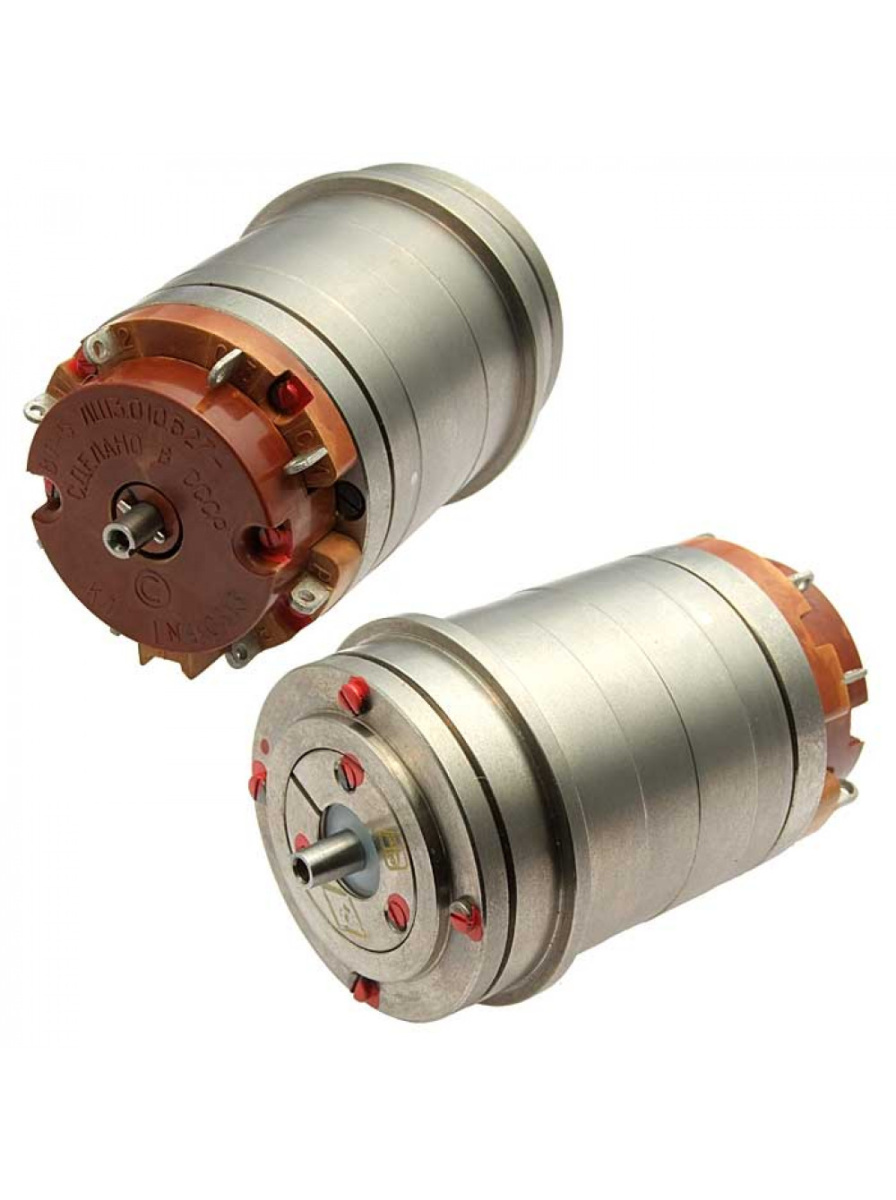

ВТ-5 лш3.010.527-14 кл.2

ВТ-5 лш3.010.527-14 кл.2

Характеристики

4шт

Описание

Технические характеристики приборов трансформаторы ВТ-5 ЛШ3.010.527-14 вращающиеся:

    Напряжение возбуждения подается на статорные обмотки.
    Токосъем с роторных обмоток прибора трансформатор ВТ-5 вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
    Режим работы - СКВТ;
    Напряжение питания прибора трансформатор ВТ-5 ЛШ3.010.527-14 вращающийся - 127В;
    Полное входное сопротивление холостого хода - 500 Ом±50 Ом;
    Коэффициент трансформации прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-12 - 0,56±0,01;
    Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
     - трансформатор ВТ-5 ЛШ3.010.527-14 А класс точности (А кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 0,125%;
     - Остаточная ЭДС - не более 0,015%;
     - Асимметрия нулевых положений ротора - ±30 секунд;
     - Погрешность отображения синусной зависимости - ±0,02%;
     - трансформатор ВТ-5 ЛШ3.010.527-14 Б класс точности (Б кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 0,250%;
     - Остаточная ЭДС - не более 0,020%;
     - Асимметрия нулевых положений ротора - ±1 минута;
     - Погрешность отображения синусной зависимости - ±0,04%;
     - трансформатор ВТ-5 ЛШ3.010.527-14 0 класс точности (0 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - не более 0,375%;
     - Остаточная ЭДС - не более 0,030%;
     - Асимметрия нулевых положений ротора - ±1 минута 30 секунд;
     - Погрешность отображения синусной зависимости - ±0,06%;
    Номинальная частота прибора трансформатор ВТ-5 ЛШ3.010.527-14 вращающийся - 400Гц;
    Диапазон рабочих частот - от 400Гц до 4000Гц;
    Масса прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-14 - не более 0,7кг;
    Минимальная наработка при температуре 323К (50°С) - 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;
    Минимальный срок службы - 12 лет;
