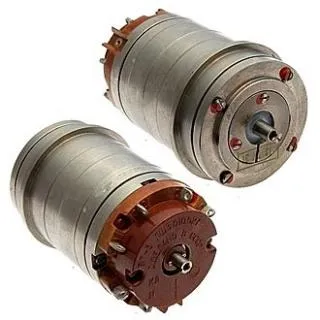

Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
- - трансформатор ВТ-5А класс точности (А кл. т.) имеет характеристики:
- - ЭДС квадратурной обмотки - не более 0,125%;
- - остаточная ЭДС - не более 0,015%;
- - асимметрия нулевых положений ротора - ±30 секунд;
- - погрешность отображения синусной зависимости - ±0,02%;
- трансформатор ВТ-5 Б класс точности (Б кл. т.) имеет характеристики:
- - ЭДС квадратурной обмотки - не более 0,250%;
- - остаточная ЭДС - не более 0,020%;
- - асимметрия нулевых положений ротора - ±1 минута;
- - погрешность отображения синусной зависимости - ±0,04%;
- трансформатор ВТ-50 класс точности (0 кл. т.) имеет характеристики:
- - ЭДС квадратурной обмотки - не более 0,375%;
- - остаточная ЭДС - не более 0,030%;
- - асимметрия нулевых положений ротора - ±1 минута 30 секунд;
- - погрешность отображения синусной зависимости - ±0,06%;
номинальная частота - 400Гц;
диапазон рабочих частот - от 400Гц до 4000Гц;
масса трансформатора вращающегося ВТ-5- не более 0,7кг;
минимальная наработка при температуре 323К (50°С) - 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;
минимальный срок службы - 12 лет.
