ВТ-4Б лш3.010.127 кл.1

Описание

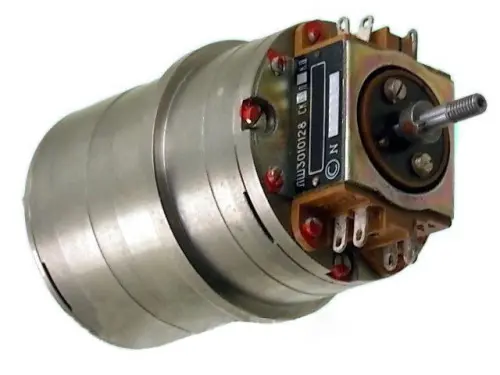

Трансформатор ВТ-4Б ЛШ3.010.127 вращающийся (ВТ4Б, ВТ 4Б, ВТ4Б ЛШ3.010.127, ВТ 4Б ЛШ3.010.127, ВТ-4Б ЛШЗ.010.127)    Вращающиеся трансформаторы ВТ-4Б предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
    В зависимости от схемы включения и режима работы (выполняемых функций) приборытрансформатор вращающийся ВТ-4Б ЛШ3.010.127 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60° и масштабные (МВТ).

    Технические характеристики приборов трансформаторы ВТ-4Б ЛШ3.010.127 вращающиеся:

    Режим работы - СКВТ, ЛВТ;
    Частота прибора трансформатор ВТ-4Б ЛШ3.010.127 вращающийся - 500Гц;
    Напряжение возбуждения - 60В;
    Входное сопротивление холостого хода прибора трансформатор ВТ-4Б ЛШ3.010.127 вращающийся - 600 Ом, 950 Ом;
    Коэффициент трансформации на холостом ходу - 0,57;
    Класс точности на холостом ходу прибора трансформатор ВТ-4Б ЛШ3.010.127 вращающийся:
     - в режиме СКВТ - 0,04, 0,06, 0,1, 0,2;
     - также классы точности прибора трансформатор ВТ-4Б ЛШ3.010.127 вращающийсямогут обозначатся следующим образом: А класс точности (А кл. т.), Б класс точности (Б кл. т.), 0  класс точности (0 кл. т.), 1 класс точности (1 кл. т.);
     - в режиме ЛВТ - 0,1, 0,2;
     - также классы точности прибора трансформатор ВТ-4Б ЛШ3.010.127 вращающийсямогут обозначатся следующим образом: 0 класс точности (0 кл. т.), 1 класс точности (1 кл. т.);
    Поворот ротора - неограничен;
    Материал магнитопровода прибора трансформатор вращающийся ВТ-4Б ЛШ3.010.127 - 79НМ;
    Диаметр посадочного места - 50С₁;
    Длина прибора трансформатор ВТ-4Б ЛШ3.010.127 вращающийся с выходными концами вала - 119мм.
