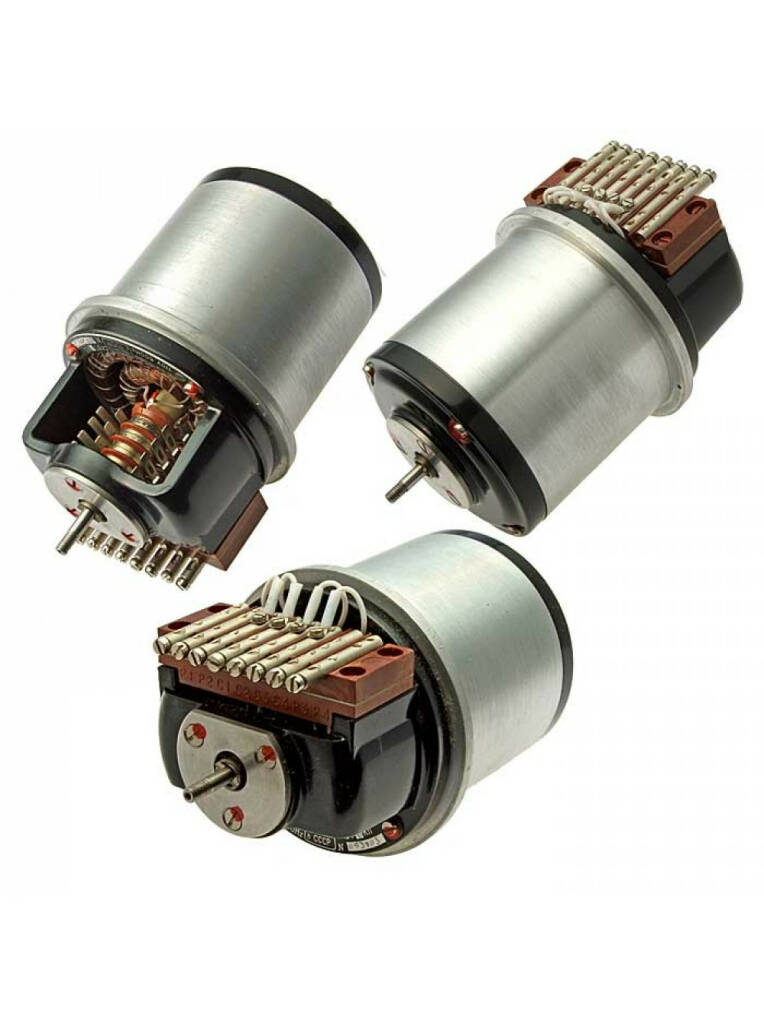

ВТ-2А лш3.010.041 кл.2

ВТ-2А лш3.010.041 кл.2

Характеристики

1шт

Описание

 Технические характеристики приборов трансформаторы ВТ-2А ЛШ3.010.041 вращающиеся:

    Полное входное сопротивление холостого хода - 440 Ом±66 Ом;
    Номинальное напряжение питания прибора трансформатор ВТ-2АЛШ3.010.041 вращающийся - 110В;
    Номинальная частота напряжения возбуждения прибора ВТ-2АЛШ3.010.041- 500Гц;
    Диапазон рабочих частот напряжения возбуждения - 380Гц-510Гц;
    Коэффициент трансформации прибора трансформатор вращающийся ВТ-2А ЛШ3.010.041 - 0,565±0,011;
    Частота вращения вала - 6 об/мин; 15 об/мин;
    Рабочий диапазон - 104,5В-115,5В;
    Изменение коэффициента трансформации при изменении температуры окружающей среды на 40°С - 0,1%;
    Момент статического трения - 22·10-3Нм;
    Вращающиеся трансформаторы ВТ-2А подразделяются на классы точности:
     - трансформатор ВТ-2А ЛШ3.010.041 0 класс точности (0 кл. т.) имеет характеристики:
      - ЭДС квадратурной обмотки - 0,365%;
     - Асимметрия нулевых положений ротора - ±1,5угл.мин;
     - Погрешность отображения синусной зависимости - ±0,06%;
     - трансформатор ВТ-2А ЛШ3.010.041 1 класс точности (1 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - 0,965%;
     - Асимметрия нулевых положений ротора - ±3,0угл.мин;
     - Погрешность отображения синусной зависимости - ±0,1%;
     - Погрешность отображения линейной зависимости - ±0,11%;
     - трансформатор ВТ-2А ЛШ3.010.041 2 класс точности (2 кл. т.) имеет характеристики:
     - ЭДС квадратурной обмотки - 0,727%;
     - Асимметрия нулевых положений ротора - ±1,5угл.мин;
     - Погрешность отображения синусной зависимости - ±0,06%;
     - Погрешность отображения линейной зависимости - ±0,22%;
