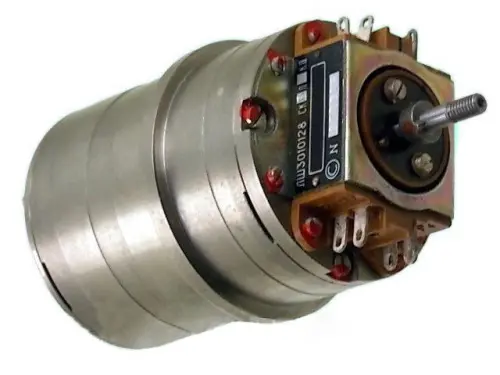

Трансформатор ВТ-4Б ЛШ3.010.128 вращающийся (ВТ4Б, ВТ 4Б, ВТ4Б ЛШ3.010.128, ВТ 4Б ЛШ3.010.128, ВТ-4Б ЛШЗ.010.128) Вращающиеся трансформаторы ВТ-4Б предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборытрансформатор вращающийся ВТ-4Б ЛШ3.010.128 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60° и масштабные (МВТ).
Технические характеристики приборов трансформаторы ВТ-4Б ЛШ3.010.128 вращающиеся:
Режим работы - СКВТ, ЛВТ;
Частота прибора трансформатор ВТ-4Б ЛШ3.010.128 вращающийся - 500Гц;
Напряжение возбуждения - 110В;
Входное сопротивление холостого хода прибора трансформатор ВТ-4Б ЛШ3.010.128 вращающийся - 500 Ом, 600 Ом;
Коэффициент трансформации на холостом ходу - 0,57;
Класс точности на холостом ходу прибора трансформатор ВТ-4Б ЛШ3.010.128 вращающийся:
- в режиме СКВТ - 0,04, 0,06, 0,1, 0,2;
- также классы точности прибора трансформатор ВТ-4Б ЛШ3.010.128 вращающийсямогут обозначатся следующим образом: А класс точности (А кл. т.), Б класс точности (Б кл. т.), 0 класс точности (0 кл. т.), 1 класс точности (1 кл. т.);
- в режиме ЛВТ - 0,1, 0,2;
- также классы точности прибора трансформатор ВТ-4Б ЛШ3.010.128 вращающийсямогут обозначатся следующим образом: 0 класс точности (0 кл. т.), 1 класс точности (1 кл. т.);
Поворот ротора - неограничен;
Материал магнитопровода прибора трансформатор вращающийся ВТ-4Б ЛШ3.010.128 - Э42;
Диаметр посадочного места - 50С1;
Длина прибора трансформатор ВТ-4Б ЛШ3.010.128 вращающийся с выходными концами вала - 119мм.
