2,5вт лш3.010.394 кл.0,05/0,2

Описание

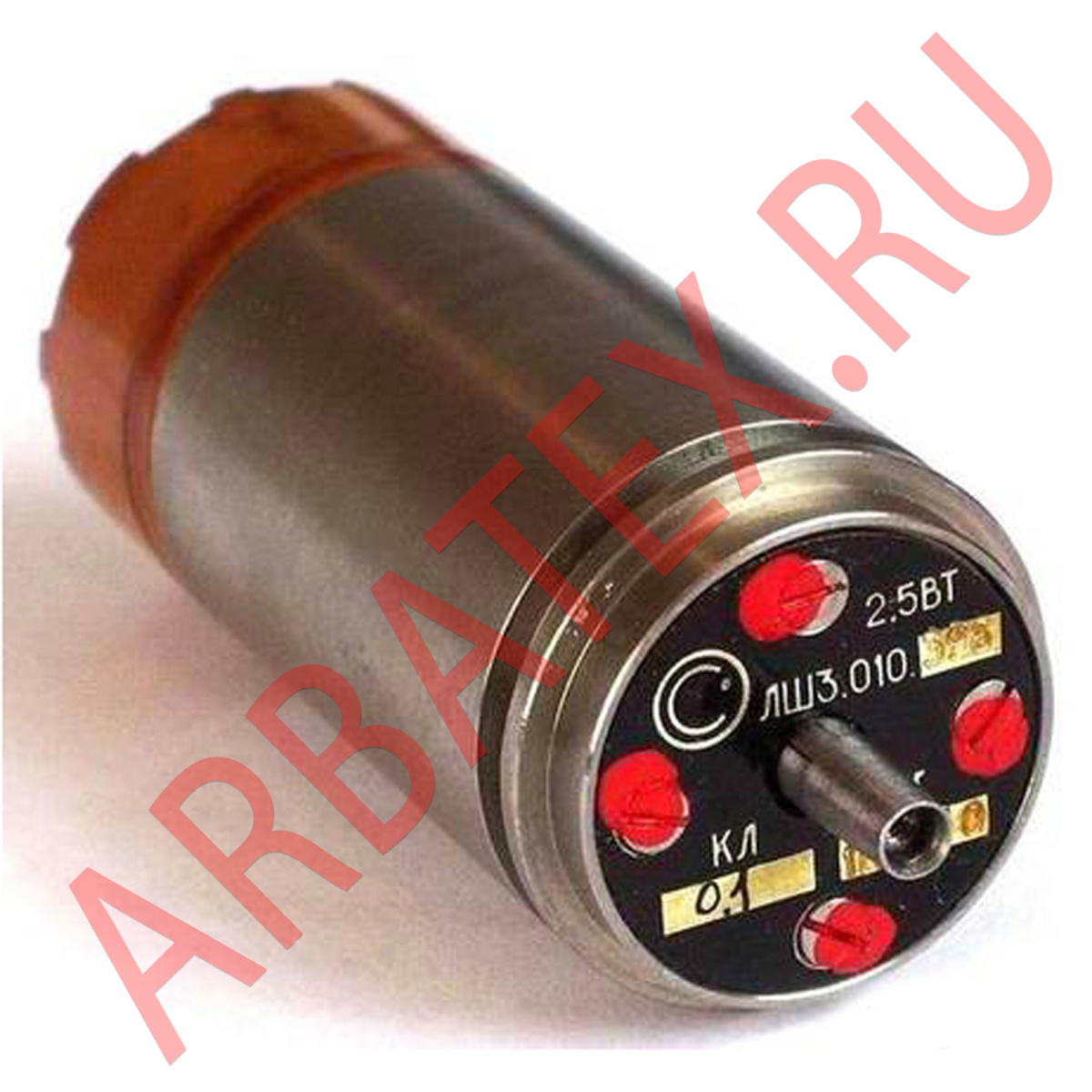

Трансформатор вращающийся 2,5ВТ(2,5 ВТ, 2,5-ВТ, 2,5bt, 2,5 bt, 2,5-bt)
Вращающиеся трансформаторы 2,5ВТ предназначены для работы в электромеханических
счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в
цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы
трансформатор вращающийся 2,5ВТ подразделяются на синусно-косинусные (СКВТ), выходное
напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и
линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально
углу в пределах ±60°.


Технические характеристики


Приборы трансформатор 2,5ВТ вращающийся бывают таких разновидностей: 2,5ВТ
ЛШ3.010.392, 2,5ВТ ЛШ3.010.393, 2,5ВТ ЛШ3.010.394, 2,5ВТ ЛШ3.010.395, 2,5ВТ ЛШ3.010.396,
2,5ВТ ЛШ3.010.397, 2,5ВТ ЛШ3.010.398, 2,5ВТ ЛШ3.010.399, 2,5ВТ ЛШ3.010.406, 2,5ВТ
ЛШ3.010.407, 2,5ВТ ЛШ3.010.408, 2,5ВТ ЛШ3.010.409, 2,5ВТ ЛШ3.010.410, 2,5ВТ ЛШ3.010.411,
2,5ВТ ЛШ3.010.412, 2,5ВТ ЛШ3.010.413, 2,5ВТ ЛШ3.010.414 имеющих следующие характеристики:
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор 2,5ВТ вращающийся осуществляется
контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - СКВТ, ЛВТ;
Напряжение питания прибора трансформатор 2,5ВТ вращающийся - 12В-40В;
Полное входное сопротивление холостого хода - 200 Ом-4000 Ом;
Коэффициент трансформации прибора трансформатор вращающийся 2,5ВТ - 0,056-1,100;
Вращающиеся трансформаторы 2,5ВТ подразделяются на классы точности:

- трансформатор 2,5ВТ 0,05 класс точности (0,05 кл. т.) имеет характеристики:

- ЭДС квадратурной обмотки - не более 0,6%;

- Остаточная ЭДС - не более 0,05%;

- Асимметрия нулевых положений ротора - ±1 минута 40 секунд;

- Погрешность отображения синусной зависимости - ±0,05%;

- Неравенство коэффициентов трансформации - не более 0,05%;

- трансформатор 2,5ВТ 0,1 класс точности (0,1 кл. т.) имеет характеристики:

- ЭДС квадратурной обмотки - не более 1,2%;

- Остаточная ЭДС - не более 0,1%;

- Асимметрия нулевых положений ротора - ±3 минуты 20 секунд;

- Погрешность отображения синусной зависимости - ±0,1%;

- Неравенство коэффициентов трансформации - не более 0,1%;

Номинальная частота прибора трансформатор 2,5ВТ вращающийся - 400Гц;
Диапазон рабочих частот - от 400Гц до 4000Гц;
Масса прибора трансформатор вращающийся 2,5ВТ - не более 0,12кг;
Гарантийная наработка при частоте вращения до 5об/мин - 6000 часов, из них 1000 часов при
температуре до 373К (100oС), остальные 5000 часов в нормальных условиях, или при частоте
вращения до 20об/мин - 1000 часов при температуре окружающей среды до 323К (50oС);
Изготовитель гарантирует соответствие качества прибора трансформатор 2,5ВТ вращающийся
требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения,
транспортирования, монтажа, эксплуатации установленных техническими условиями и
эксплуатационной документацией.
