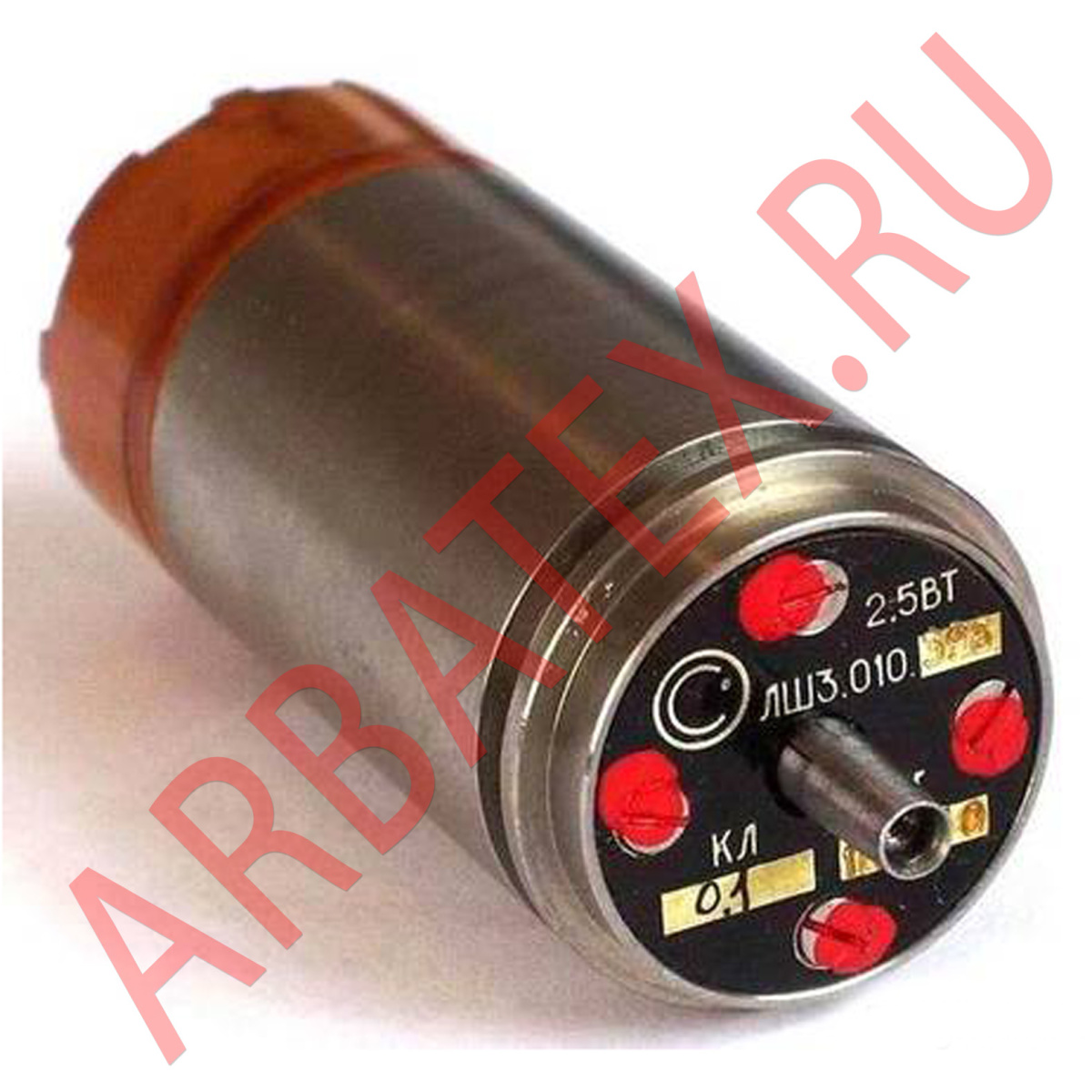

Вращающиеся трансформаторы 2,5БВТ предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях. В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы подразделяются на синусно-косинусные (СКВТ),выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу п в пределах ±60°. В бесконтактных вращающихся трансформаторах токосъем осуществляется с помощью кольцевых трансформаторов, что обеспечивает высокую надежность изделий. В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы могут быть следующих типов:
- синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;
- линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону - пропорционально углу поворота ротора в пределах ±60°
- датчики в трансформаторной дистанционной передачи (ТДП-Д);
- приемники в трансформаторной дистанционной передачи (ТДП-П);
- дифференциальные датчики в трансформаторной дистанционной передаче (ТДП-ДД).
Трансформаторы 2,5БВТ могут работать и в других режимах, например, в качестве преобразователя координат (2,5БВТ-2), фазовращателя с пульсирующим полем (2,5БВТ-С), фазовращателя с вращающимся полем (2,5БВТ-2 или 2,5БВТ-П) и т.п.
|
Обозначение |
Режим работы |
Номинальное напряжение, В |
Полное входное сопротивление холостого хода, Ом |
Коэффициент трансформации |
|
2,5БВТ-Д |
ТДП-Д |
12 |
200 |
0,56 |
Номинальная частота - 400Гц.
Диапазон рабочих частот - от 400 до 4000Гц.
Масса не более 0,15 кг.
По точности следования в трансформаторной дистанционной передаче 2,5БВТ-Д и 2,5БВТ-П подразделяются на классы точности 3, 5 и 10, а 2,5БВТ-2 - на классы точности 10 и 20 в соответствии с таблицей.
|
Параметры точности |
Классы точности |
|||
|
3 |
5 |
10 |
20 |
|
|
Погрешность следования в трансформаторном режиме, угл. мин не более |
±3 |
±5 |
±10 |
±20 |
По точности в режиме СКВТ 2,5БВТ-С подразделяются на классы точности в соответствии с таблицей.
|
Параметры точности |
Классы точности |
|
|
|
0,1 |
0,2 |
||
|
Погрешность отображения синусной зависимости, %, не более |
±0,1 |
±0,2 |
|
|
Асимметрия нулевых точек, не более |
±3'20" |
±6'40" |
|
|
Остаточное напряжение в нулевых точках, мВ, не более |
6,7 |
13,5 |
|
Погрешность 2,5БВТ-Д в режиме ЛВТ не превышает 28'.
| Наименование | Значение |
|---|---|
| Номинальное напряжение возбуждения, В | 12 |
| Полное входное сопротивление холостого хода, Ом | 200±40 |
| Назначение | СКВТ |
| Коэффициент трансформации | 0,56±0,028 |
| Номинальная частота, Гц | 400 |
