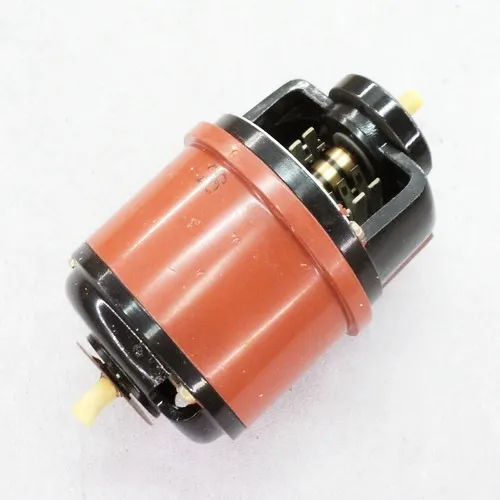

НЭД-101 сельсин

Описание сельсина НЭД-101:

Контактные сельсины НЭД-101 выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НЭД-101 не явнополюсной, обмотки— распределенные.
Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. Основным недостатком контактных сельсинов являются контактные кольца, что обеспечивает более низкую надежность.

Характеристики НЭД-101:

Режим работы - индикаторный;
Назначение - приемник;
Частота - 50Гц;
Напряжение возбуждения - 50В;
Номинальное вторичное напряжение холостого хода - 50В;
Удельный синхронизирующий момент - 6,0Гсм/град;

Сельсины НЭД-101 подразделяются на классы точности:

- 2 класс точности (2 кл. т.) имеет характеристики:
Погрешность следования - ±90угл.мин;
Момент трения с возбуждением - 10Гсм;

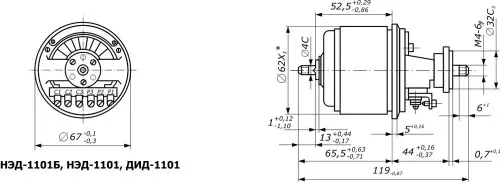

Габариты:

Наружный диаметр - 62мм;
Длина с выходными концами вала - 119мм;
Масса - 0,80кг;
