НД-1404П сельсин

НД-1404П сельсин

Характеристики

400±12, 500±15
1,3-0,9
110±5,5
16,0-12,0
0.85
48Q0V688A

Описание

Описание сельсина НД-1404П:


Контактные сельсины НД-1404П выполнены в соответствии с асинхронными электродвигателями с ротором небольшой мощности. Статор сельсина НД-1404П не явнополюсной, обмотки— распределенные. Обмотка возбуждения находится на роторе, подключение тока осуществляется через пару контактных колец. НД-1404П относится к группе контактных сельсинов (работают со скользящими контактами).
Такой принцип работы уменьшает срок службы этих сельсинов.
Сельсин НД-1404П работает от напряжения 110В. При подаче напряжения на контактный сельсин, происходит вращение вала. Эти сельсины имеют три обмотки синхронизации и одинаковую обмотку возбуждения. Контактные сельсины НД-1404П имеют также меньший вес, в отличии от безконтактных сельсинов, так как у них меньшие воздушные зазоры.
Место расположение обмоток на сельсинах НД-1404П не влияет на их принцип работы, однако самым распространенным является расположение обмотки на роторе.

ХАРАКТЕРИСТИКИ СЕЛЬСИНА НД-1404П:


Режим работы - индикаторный;
Назначение - датчик;
Напряжение питания - 110В±5,5В;
Частота питающей сети - 50Гц±1,5Гц;
Потребляемая мощь, не более - 11Вт;
Максимальное напряжение синхронизации - 49В±2В;
Потребляемый ток, не более - 0,33А;

Асимметрия нулевых точек сельсинов датчиков:


- 1 класс точности не более - от 0º до ±0,25º;
Диапазон рабочих температур - от -50ºС до +50ºС;
Верхнее значение относительной влажности воздуха при 40ºС - 98%;
Масса, не более - 0,85кг;

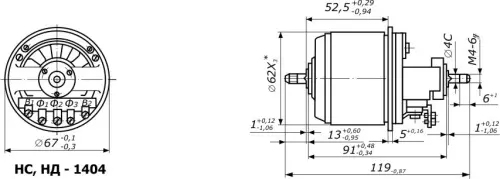

Габаритные размеры:


- длина - 119мм;
- диаметр - 67мм;

Общий гарантийный срок хранения и эксплуатации - 6,5 лет
