РПС20 РС4.521.756

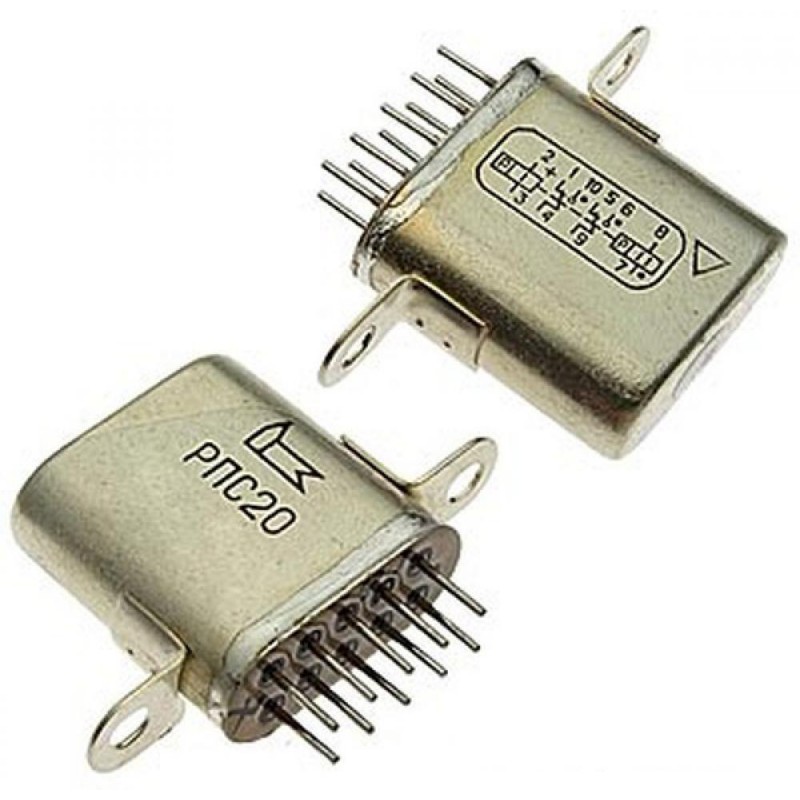

Описание реле РПС-20 РС4.521.756

Реле РПС20 РС4.520.756 служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Реле РПС20 РС4.520.756 управляемое постоянным током, имеет герметичный корпус с двумя переключающими контактами. Применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.

Параметры и характеристики реле РПС-20 РС4.521.756:

Реле РПС-20 РС4.521.756 негерметичное, поляризованное, двустабильное, с двумя элементами на переключение, предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50-400 Гц.
Реле РПС-20 соответствует ГОСТ 16121-86 и техническим условиям РС0.452.055 ТУ.

Условия эксплуатации реле РПС-20:
  - Температура окружающей среды от -60 до +60°С.
  - Циклическое воздействие температур -60 и +60°С.
  - Повышенная относительная влажность до 98% при температуре +35°С.
  - Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот:
    - от 5 до 50 Гц - с амплитудой 1 мм;
    - от 50 до 2000 Гц - с ускорением не более 150 м/с2.

Минимальный срок службы и срок сохраняемости реле при хранении
  - в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
  - или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 2 года;
  - или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год;
  - или при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год.

Параметры:

Номер паспорта реле РПС-20	Количество групп контактов	Рабочее напряжение	Сопротивление обмотки	Напряжение		Время		Сопротивление контактов	Диапазон коммутации
				срабатывания	отпускания	срабатывания	отпускания		ток	напряжение
		В	Ом	В	В	мс	мс	Ом	А	В
РПС-20 РС4.521.751	2П	5,4…7,2	27…33	3,6	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.752	2П	10,8…14	110…150	7,8	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.753	2П	13,5…18	190…250	10,0	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.754	2П	24…32	530…790	18,0	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.755	2П	24…32	530…790	18,0	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.756	2П	21…34	425…575	16,0	-	<10	-	0,25	5x10-6…0,1	0,05…115
РПС-20 РС4.521.757	2П	18…22	270…370	13,0	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.758	2П	4…5,2	16…20	2,8	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.759	2П	22…34	425…575	16,0	-	<10	-	1,0	0,05…1,0	6…115
РПС-20 РС4.521.760	2П	13,5…18	170…230	10,0	-	<10	-	0,25	5x10-6…0,1	0,05…115
РПС-20 РС4.521.761	2П	5,4…7,2	27…33	3,6	-	<10	-	0,25	5x10-6…0,1	0,05…115
РПС-20 РС4.521.762	2П	10,8…14	110…150	7,8	-	<10	-	0,25	5x10-6…0,1	0,05…115
РПС-20 РС4.521.763	2П	24…32	530…790	18,0	-	<10	-	0,25	5x10-6…0,1	0,05…115
