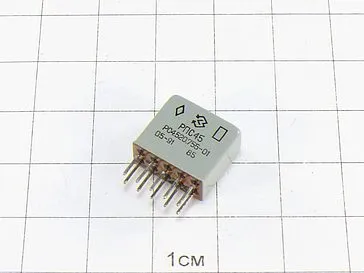

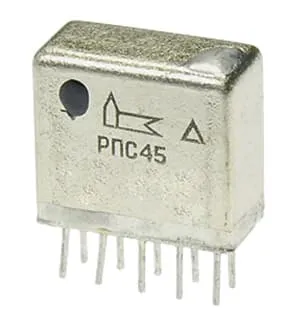

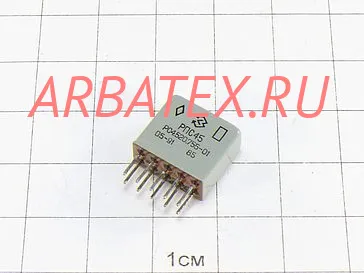

Описание реле РПС-45 РС4.520.755-01
Реле РПС-45 РС4.520.755-01 имеет герметичный корпус с двумя переключающими контактами, служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Реле РПС-45 РС4.520.755-01 применяется в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Параметры и характеристики реле РПС-45 РС4.520.755-01:
Конструктивные данные.

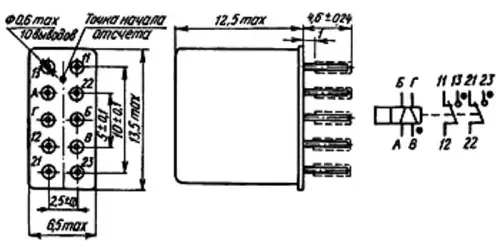

По конструкции выводов реле подразделяются на варианты:
- РПС-45 со штыревыми выводами;
- РПС-45-1 с планарными выводами.
Конструкция реле обеспечивает фиксированное положение контактных групп в любом состоянии реле при обесточенной обмотке. При подключении положительного полюса источника питания к выводу обмотки, обозначенному А, а отрицательного - к выводу этой же обмотки, обозначенному Б, замыкаются контакты 12 и 22 с контактами 13 и 23; затем при подключении положительного полюса источника питания к выводу обмотки, обозначенному В, а отрицательного - к выводу этой же обмотки, обозначенному Г, замыкаются контакты 12 и 22 с контактами 11 и 21. Одновременная подача напряжения на выводы А, Б, В, Г не допускается.
Рабочее положение - любое.
Технические характеристики РПС-45 РС4.520.755-01:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях - 200
- при максимальной температуре - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
- между токоведущими элементами, между токоведущими элементами и корпусом - 180
- между обмотками и корпусом - 300
в условиях повышенной влажности:
- между токоведущими элементами, между токоведущими элементами и корпусом - 150
- между обмотками и корпусом - 180
при пониженном атмосферном давлении:
- между токоведущими элементами, между токоведущими элементами и корпусом - 150
- между обмотками и корпусом - 180
Масса реле РПС-45 - 3,5 г, РПС-45-1 - 3,6 г.
Минимальный срок службы и срок сохраняемости реле в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 20 лет.
Параметры реле:
Номер паспорта реле
РПС-45
|
Количество групп контактов
|
Рабочее напряжение
|
Сопротивление обмотки
|
Напряжение
|
Время
|
Сопротивление контактов
|
Диапазон
коммутации
|
срабатывания
|
отпускания
|
срабатывания
|
отпускания
|
ток
|
напряжение
|
В
|
Ом
|
В
|
В
|
мс
|
мс
|
Ом
|
А
|
В
|
РПС-45 РС4.520.755
|
2П
|
10,8…13,2
|
127…173
|
3,6…6,6
|
-
|
<5,0
|
-
|
0,25
|
5x10-6…0,1
|
0,05…36
|
РПС-45 РС4.520.755-01
|
2П
|
2,7…3,3
|
7,65…10,35
|
0,95…1,55
|
-
|
<5,0
|
-
|
0,25
|
5x10-6…0,1
|
0,05…36
|
РПС-45 РС4.520.755-02
|
2П
|
3,6…4,4
|
14,45…19,55
|
1,35…2,1
|
-
|
<5,0
|
-
|
0,25
|
5x10-6…0,1
|
0,05…36
|
РПС-45 РС4.520.755-03
|
2П
|
5,7…6,9
|
34,4…51,6
|
2,25…3,5
|
-
|
<5,0
|
-
|
0,25
|
5x10-6…0,1
|
0,05…36
|
РПС-45 РС4.520.755-04
|
2П
|
13,5…16,5
|
176…264
|
5,0…8,2
|
-
|
<5,0
|
-
|
0,25
|
5x10-6…0,1
|
0,05…36
|
РПС-45 РС4.520.755-05
|
2П
|
24…30
|
640…960
|
9…15
|
-
|
<5,0
|
-
|
0,25
|
5x10-6…0,1
|
0,05…36
|
РПС-45 РС4.520.755-06
|
2П
|
2,7…3,3
|
7,65…10,35
|
0,95…1,55
|
-
|
<5,0
|
-
|
0,5
|
0,01…1,0
|
0,05…36
|
РПС-45 РС4.520.755-07
|
2П
|
3,6…4,4
|
14,45…19,55
|
1,35…2,1
|
-
|
<5,0
|
-
|
0,5
|
0,01…1,0
|
0,05…36
|
РПС-45 РС4.520.755-08
|
2П
|
5,7…6,9
|
34,4…51,6
|
2,25…3,5
|
-
|
<5,0
|
-
|
0,5
|
0,01…1,0
|
0,05…36
|
РПС-45 РС4.520.755-09
|
2П
|
13,5…16,5
|
176…264
|
5,0…8,2
|
-
|
<5,0
|
-
|
0,5
|
0,01…1,0
|
0,05…36
|
РПС-45 РС4.520.755-10
|
2П
|
24…30
|
640…960
|
9…15
|
-
|
<5,0
|
-
|
0,25
|
0,01…1,0
|
0,05…36
|
РПС-45 РС4.520.755-21
|
2П
|
10,8…13,2
|
127…173
|
3,6…6,6
|
-
|
<5,0
|
-
|
0,5
|
0,01…1,0
|
0,05…36
|
РПС-45 РС4.520.755-30
|
2П
|
10,8…13,2
|
127…173
|
3,6…6,6
|
-
|
<5,0
|
-
|
0,15
|
5x10-6…2,0
|
0,05…36
|
РПС-45 РС4.520.755-31
|
2П
|
2,7…3,3
|
7,65…10,35
|
0,95…1,55
|
-
|
<5,0
|
-
|
0,15
|
5x10-6…2,0
|
0,05…36
|
РПС-45 РС4.520.755-32
|
2П
|
3,6…4,4
|
14,45…19,55
|
1,35…2,1
|
-
|
<5,0
|
-
|
0,15
|
5x10-6…2,0
|
0,05…36
|
РПС-45 РС4.520.755-33
|
2П
|
5,7…6,9
|
34,4…51,6
|
2,25…3,5
|
-
|
<5,0
|
-
|
0,15
|
5x10-6…2,0
|
0,05…36
|
РПС-45 РС4.520.755-34
|
2П
|
13,5…16,5
|
176…264
|
5,0…8,2
|
-
|
<5,0
|
-
|
0,15
|
5x10-6…2,0
|
0,05…36
|
РПС-45 РС4.520.755-35
|
2П
|
24…30
|
640…960
|
9…15
|
-
|
<5,0
|
-
|
0,15
|
5x10-6…2,0
|
0,05…36
|
