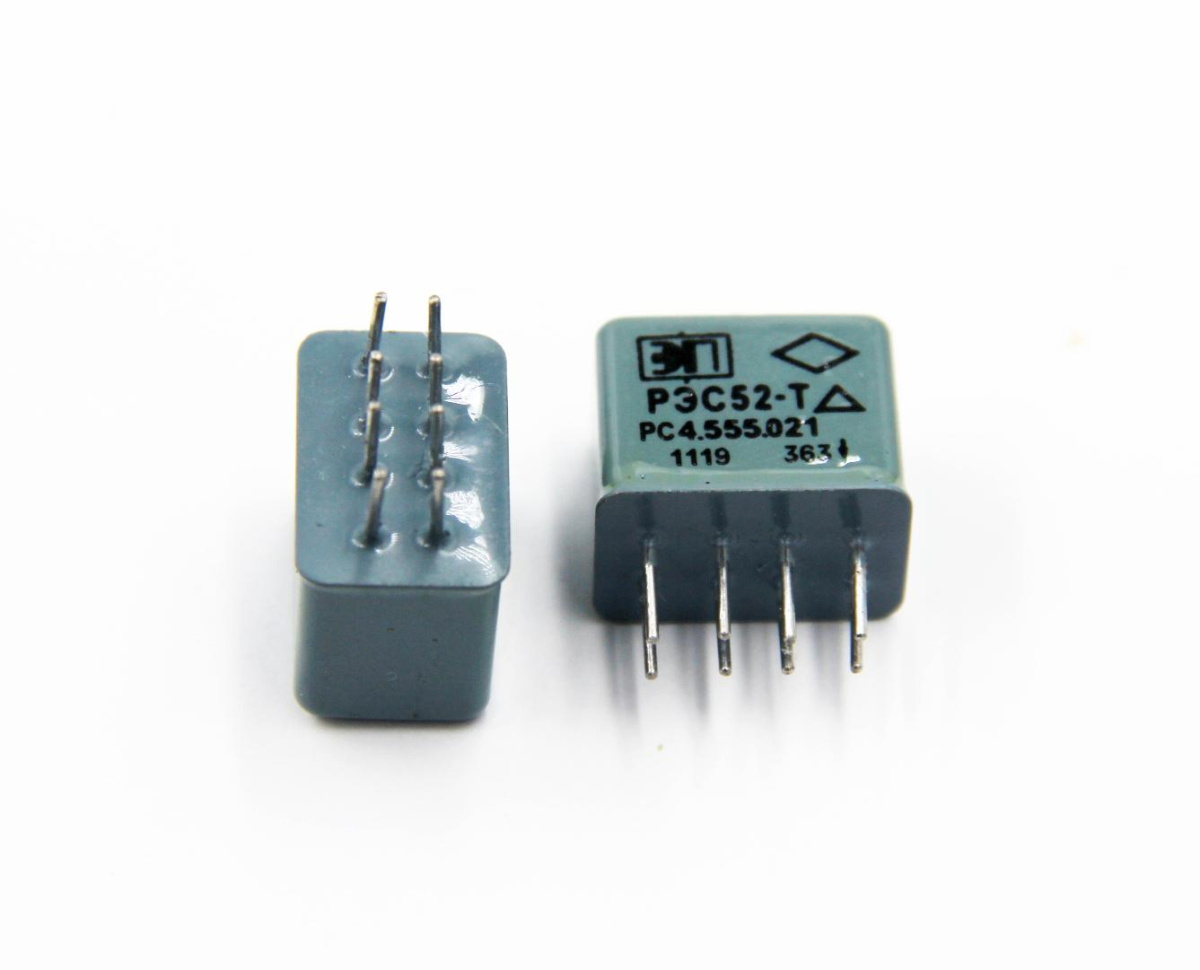

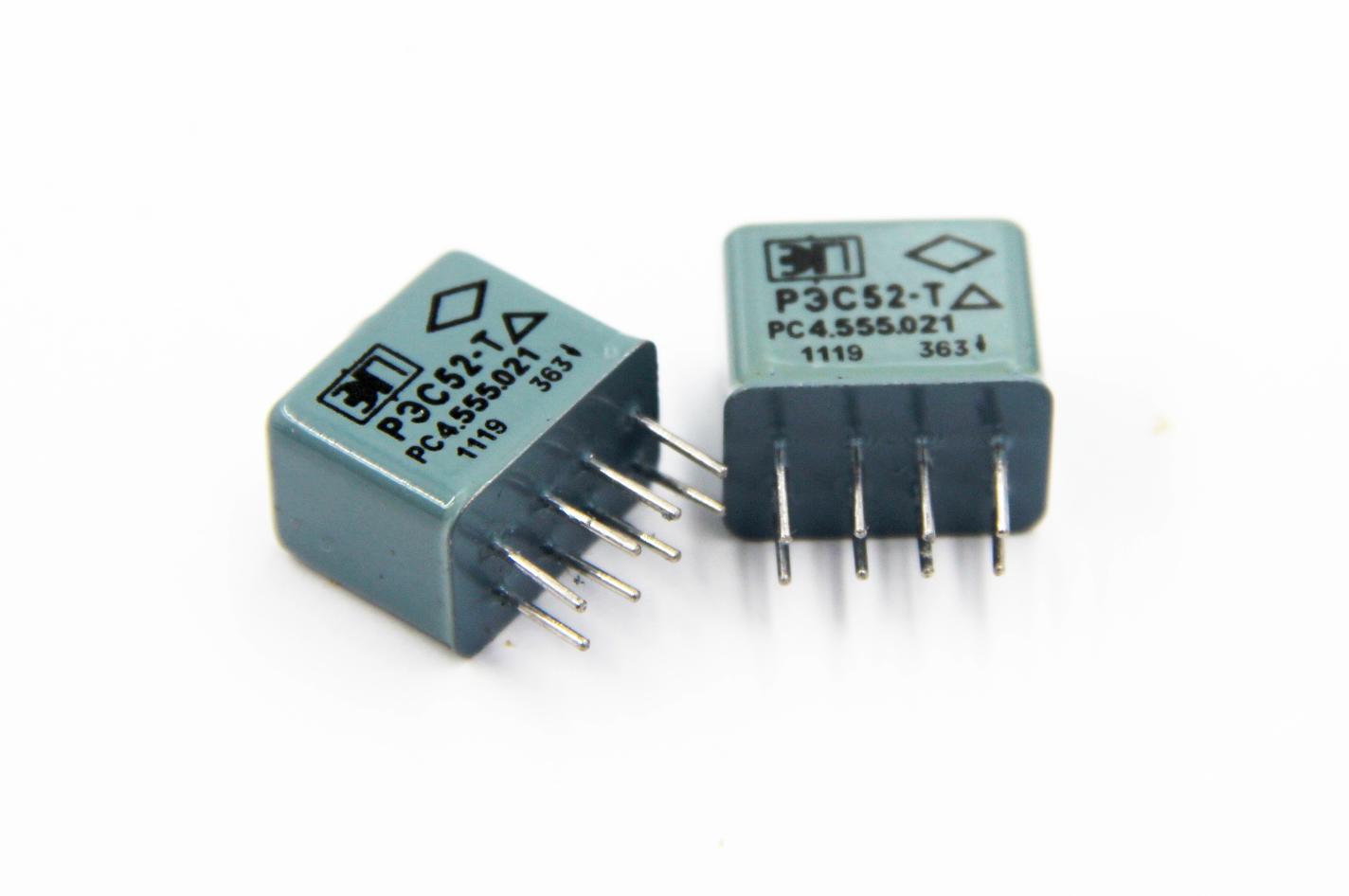

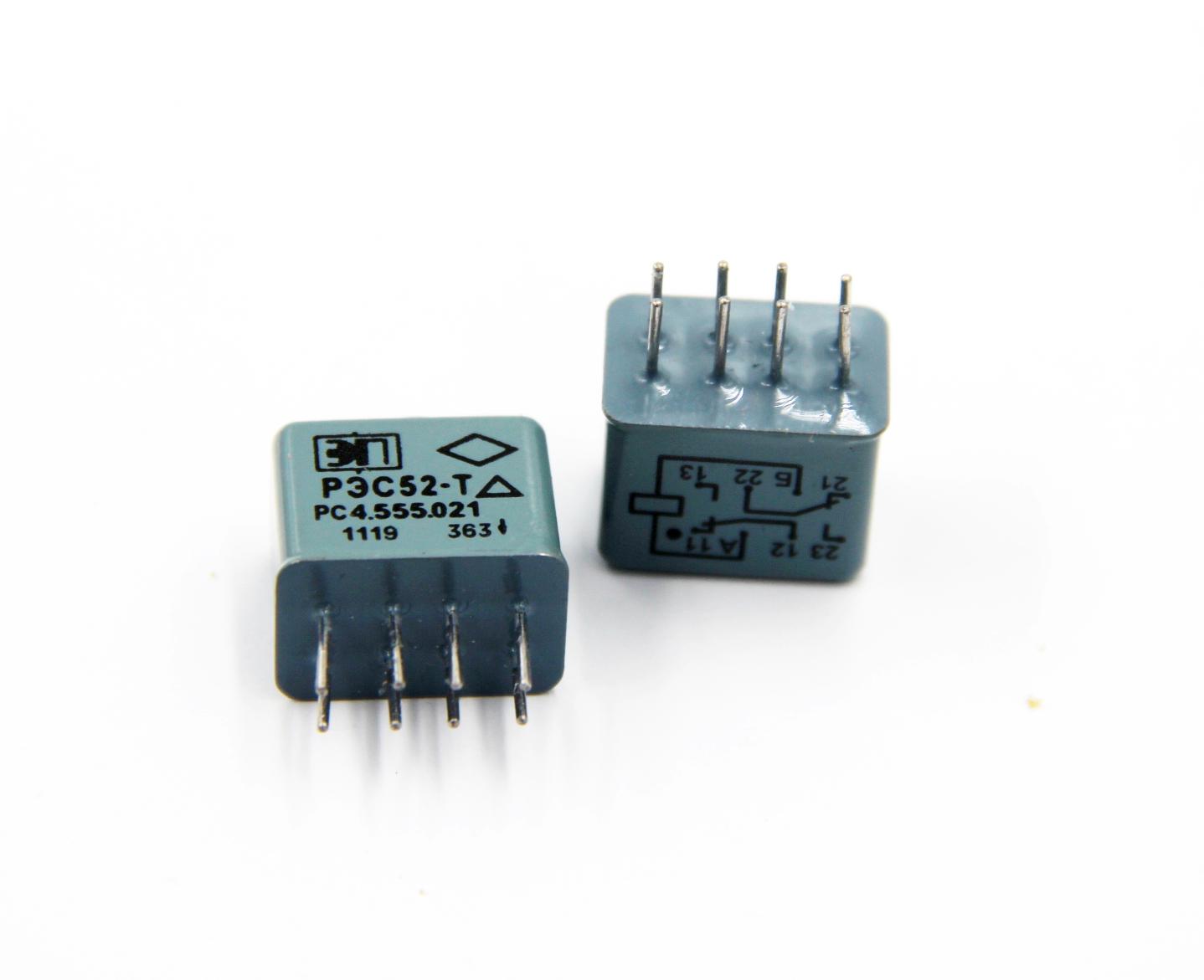

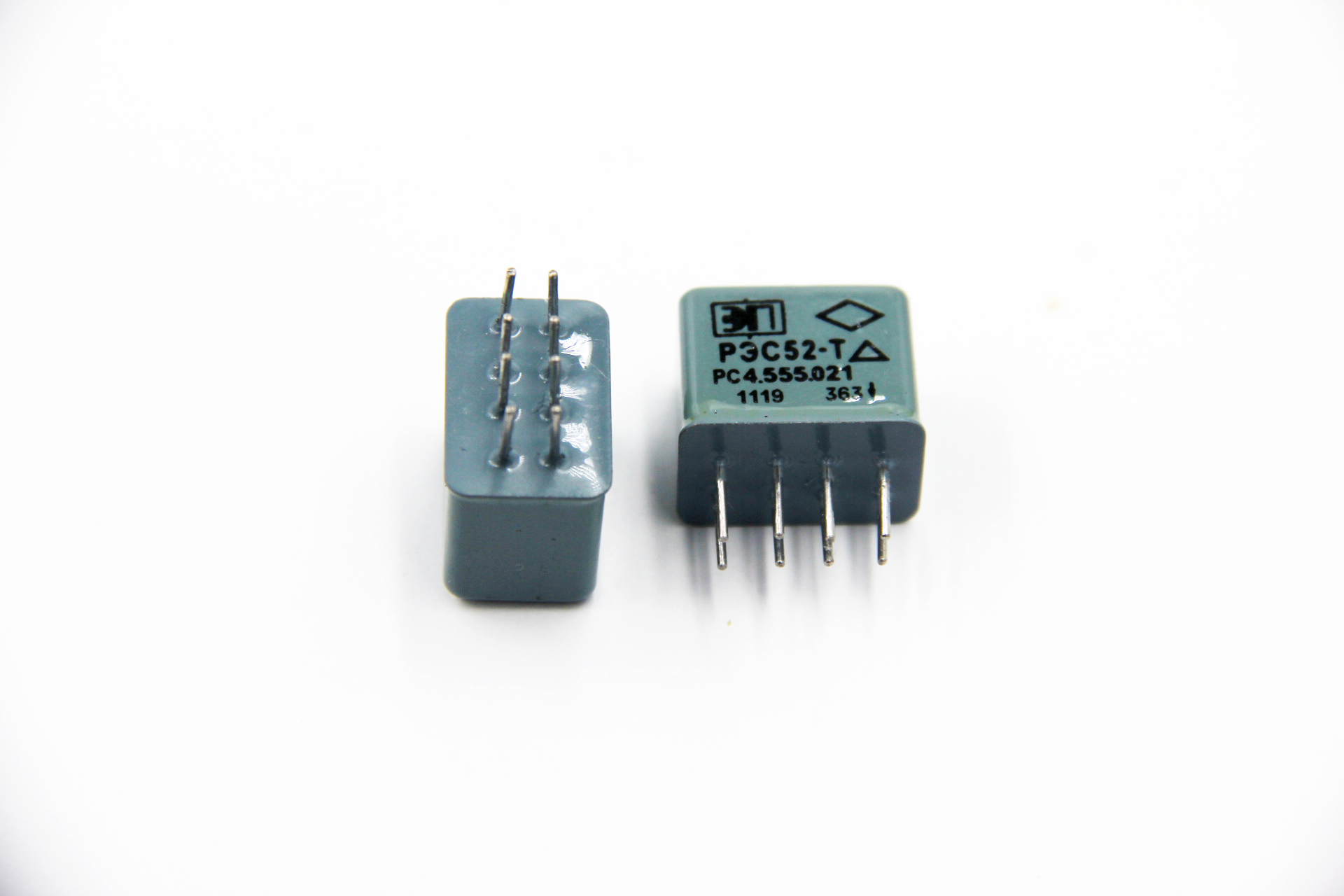

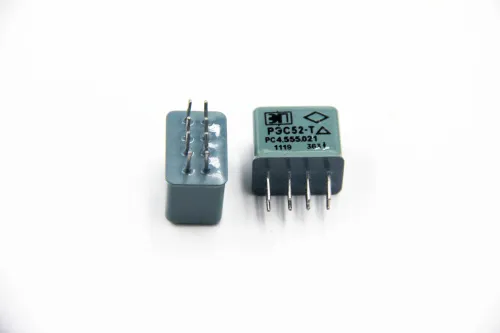

Описание реле РЭС-52Т РС4.555.021
РЭС-52Т РС4.555.021 реле электромагнитное герметичное постоянного тока с двумя переключающими контактными группами применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Параметры и характеристики реле РЭС-52Т РС4.555.021:
Реле РЭС-52Т РС4.555.021 герметичное, двухпозиционное, одностабильное, с двумя переключающими контактами, питаемое постоянным током.
Предназначено для коммутации цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-52 соответствует ГОСТ 16121-86 и техническим условиям ЯЛ0.455.012ТУ.
Технические характеристики реле РЭС-52Т РС4.555.021:
Ток питания обмотки ...... постоянный;
Сопротивление изоляции, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены):
- между обмоткой и корпусом ...... 200;
- между контактами и корпусом, между разомкнутыми контактами 500 при максимальной температуре (после выдержки обмоток под рабочим напряжением) :
- между обмоткой и корпусом ...... 20;
- между контактами и корпусом, между разомкнутыми контактами ...... 30;
- в условиях повышенной влажности:
- между обмоткой и корпусом ...... 10;
- между контактами и корпусом, между разомкнутыми контактами ...... 20;
Испытательное переменное напряжение, В:
- в нормальных климатических условиях:
- между токоведущими элементами и корпусом ...... 360;
- между разомкнутыми контактами ...... 180;
- в условиях повышенной влажности:
- между токоведущими элементами и корпусом ...... 215;
- между разомкнутыми контактами ...... 180.
Минимальный срок службы и срок сохраняемости реле РЭС-52:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте - 6 лет;
- или при хранении под навесом в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте - 3 года.
