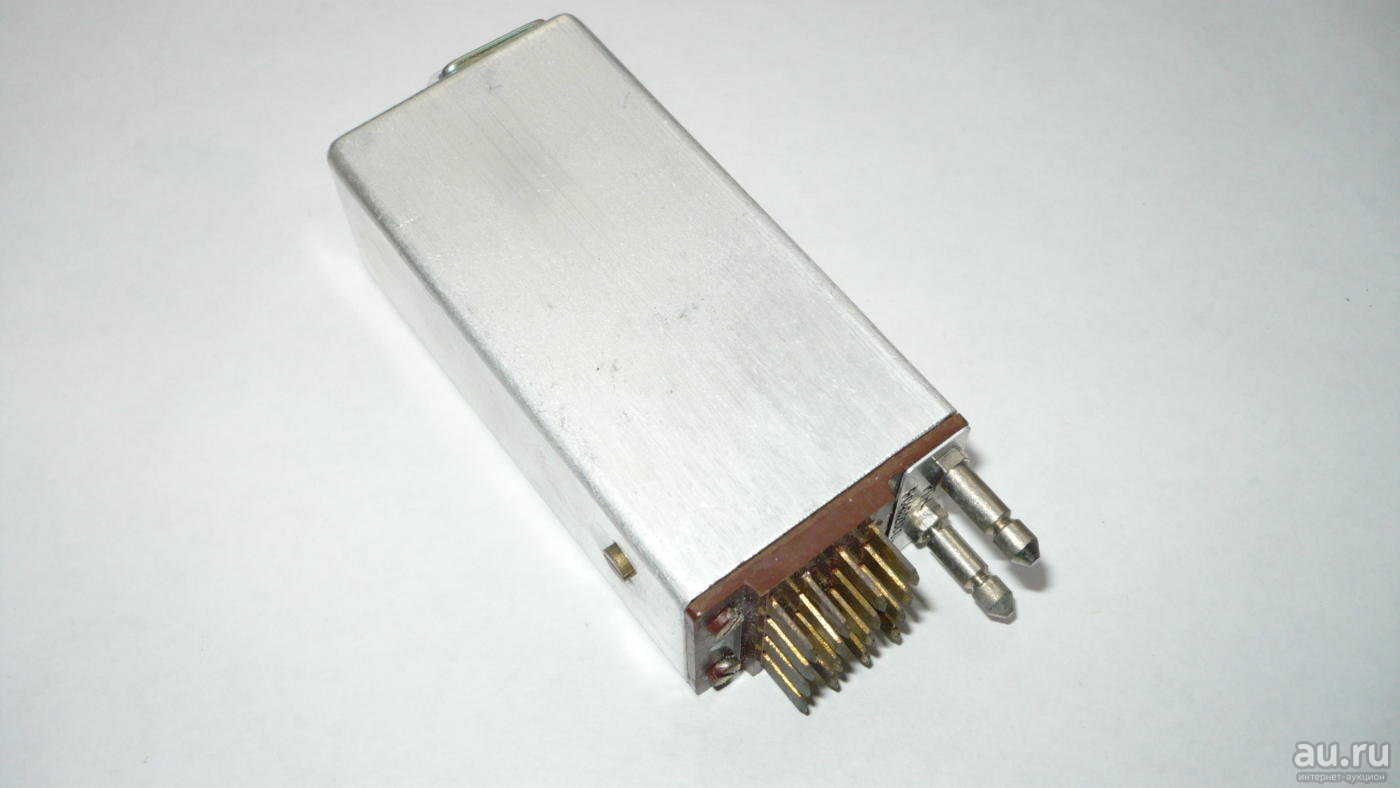

РП-4 РС4.520.008

Описание реле РП-4 РС4.520.008

РП-4 РС4.520.008 реле зачехленное поляризованное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.

Параметры и характеристики реле РП-4 РС4.520.008:

Реле РП-4 РС4.520.008 зачехленные, поляризованные, с одним элементом на переключение, предназначены для коммутации электрических цепей постоянного тока.
Реле РП-4 двухпозиционные, нейтральные, двустабильные, соответствуют ГОСТ 16121-86 и техническим условиям РС0.452.020ТУ.

Технические характеристики реле РП-4:
Ток питания обмоток - постоянный (импульсный).
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  - в нормальных климатических условиях - 100
  - в условиях повышенной влажности - 5
  - при максимальной температуре (обмотки под током) - 100
Испытательное переменное напряжение, В:
  - в нормальных климатических условиях:
    - между токоведущими элементами и корпусом - 350
    - между контактами - 250
    - между обмотками - 110
  - в условиях повышенной влажности:
    - между токоведущими элементами и корпусом - 210
    - между контактами - 150
    - между обмотками - 70
Сопротивление электрического контакта не более 1,5 Ом.
Масса реле не более 220 г.
Минимальный срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
